Después de haber insertado un gran número de referencias numéricas automáticamente, es posible que desee cambiar la ubicación de una o varias referencias numéricas o de directrices de referencias numéricas.
En este caso, la directriz de la referencia numérica 1 (que identifica la base) cruza el cilindro sin necesidad. Los pasos siguientes incluyen instrucciones para desplazar tanto la referencia numérica como la flecha de la directriz.
- Desplace el ratón sobre la referencia numérica 1. La referencia numérica y la directriz se resaltan y aparece un controlador de edición de color verde en el centro de la referencia numérica.
- Sitúe el cursor sobre el controlador de edición de color verde. Cuando el glifo de desplazamiento aparezca junto al cursor, arrastre la referencia numérica hacia abajo hacia la referencia numérica 7.
- Arrástrela lentamente por encima de la referencia numérica 7 y, después, hacia abajo.

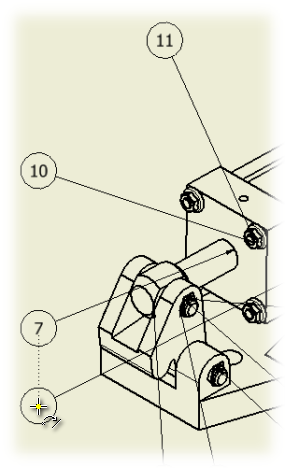

Mientras arrastra hacia abajo, aparecerá una línea de puntos vertical que indica que la posición de la referencia numérica está alineada con respecto a la referencia numérica 7.
- Suelte el botón del ratón para aceptar la posición de la referencia numérica. Debe ser similar a la mostrada en la ilustración.
A continuación, ajuste la posición de la punta de flecha de la directriz.
