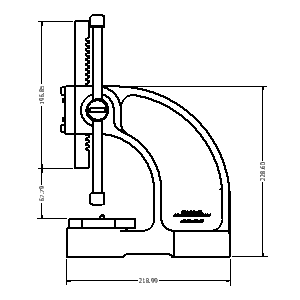

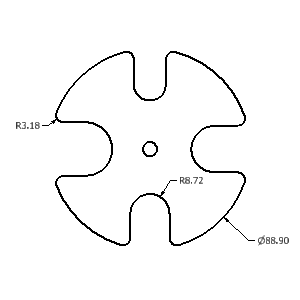

Cotas generales
Se pueden crear cotas generales en las vistas ortogonales o isométricas. La geometría seleccionada determina el tipo de cota y las opciones disponibles en el menú contextual.
Se puede anular el texto de la cota, lo que no afecta a la geometría del modelo.
Puede modificar la precisión y la tolerancia de la cota. Para ello, edite la directriz y los extremos o modifique el contenido del texto de la cota.

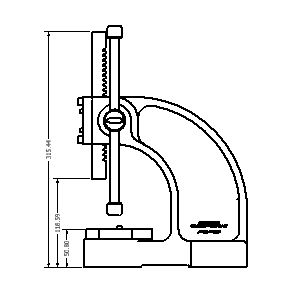

Cotas de línea base y conjuntos de cotas de línea base
Crea varias cotas que muestran la distancia ortogonal entre el origen (línea base) y las aristas o los puntos seleccionados. La primera arista o el primer punto que se selecciona es la geometría de origen. Puede crear cotas individuales o un conjunto de cotas.

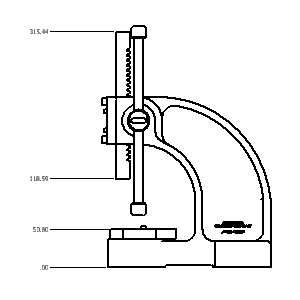

Cotas por coordenadas y conjuntos de cotas por coordenadas
Crea varias cotas por coordenadas en un único proceso. Las cotas por coordenadas se alinean automáticamente cuando se insertan. Si el texto de la cota se solapa con algún elemento, modifique la posición o el estilo de la cota. Puede crear cotas individuales o un conjunto de cotas.
Recuperar cotas
Muestra todas las cotas del modelo o sólo las cotas relacionadas con determinadas piezas u operaciones. El usuario selecciona las cotas que desea conservar en la vista del dibujo.
Sólo están disponibles las cotas del modelo paralelas al plano de la vista.
Las cotas del modelo se pueden modificar para manipular el archivo de pieza.
Marcas de centro
Las marcas de centro se añaden al arco o al círculo seleccionado. El tamaño de las líneas de referencia de la marca de centro se ajusta automáticamente para adaptarse a la geometría.
Las marcas de centro se pueden añadir individualmente o usando el comando Ejes automáticos.
Ejes
Crea ejes en las aristas seleccionadas, en el punto medio de las líneas o en el centro de los arcos o los círculos. Crea un eje circular cuando las operaciones forman un patrón circular.
Autodesk Inventor LT admite tres tipos de ejes: bisector, patrón centrado y axial.

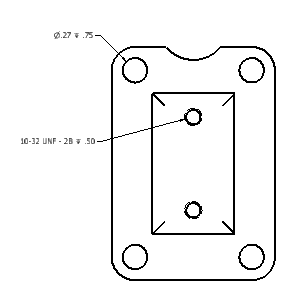

Notas de agujero/rosca
Las notas de agujero o rosca muestran la información de las operaciones de agujero, rosca y extrusión de corte cilíndrica de un modelo. El estilo de la nota de agujero varía en función del tipo de operación seleccionado.

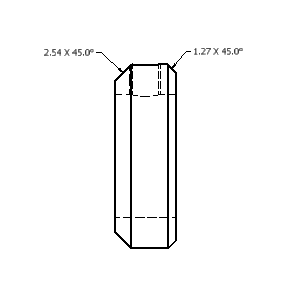

Notas de chaflán
Las notas de chaflán contienen las medidas de distancia y ángulo de las aristas de modelo o las líneas de boceto seleccionadas.
Las notas de chaflán se pueden asociar a las aristas en ángulo de las vistas y los bocetos. La arista del chaflán y la arista de referencia de cuerpos, modelos o bocetos diferentes deben formar parte de la misma vista.
Símbolos
Existen varios tipos de símbolos disponibles: símbolos de acabado superficial, soldadura, rectángulo de tolerancia de operación, indicación de operación, referencia parcial e indicación de referencia. Los símbolos se crean con o sin directriz.
Los símbolos creados por el usuario o de boceto se definen en los Recursos para dibujos y se insertan como símbolos estándar. Se utilizan para definir símbolos personalizados que no están disponibles en Autodesk Inventor LT.
Modifique el aspecto del relleno de final a través de las propiedades de objeto.
Tablas
Se puede crear una tabla general o de configuración.
Una tabla general puede incluir un número por defecto de filas y columnas. Si lo desea, puede personalizar su tamaño. La tabla general puede hacer referencia a datos externos de archivos .xls, .xlsx o .csv, o puede introducir cualquier otro tipo de datos que necesite.
Tablas de agujeros
Las tablas de agujeros muestran el tamaño y la ubicación de las operaciones de agujero de un modelo. Cuando se añade una tabla de agujero, cada agujero recibe un identificador de agujero y la fila correspondiente se añade a la tabla.
Las tablas de agujeros también se pueden editar para añadir marcas de centro y extrusiones de corte cilíndricas.
Tablas e identificadores de revisiones
Las tablas de revisiones incluyen información sobre los cambios realizados en los diseños. Las tablas de revisiones se pueden crear para todo el archivo de dibujo o para una sola hoja.
Los objetos cambiados en las revisiones del diseño se indican con identificadores de revisión. El nivel de revisión por defecto del identificador es la revisión más reciente de la tabla. Para modificar el nivel de revisión del identificador, utilice el menú contextual.
Texto o Texto de directriz
Utilice Texto para añadir notas generales a un dibujo. Las notas generales no están asociadas a una vista, un símbolo u otro objeto del dibujo.
Utilice Texto de directriz para añadir notas a los objetos de un dibujo. Si asocia la línea de directriz a una geometría dentro de una vista, la nota se desplazará o suprimirá cuando se desplace o se suprima la vista.
