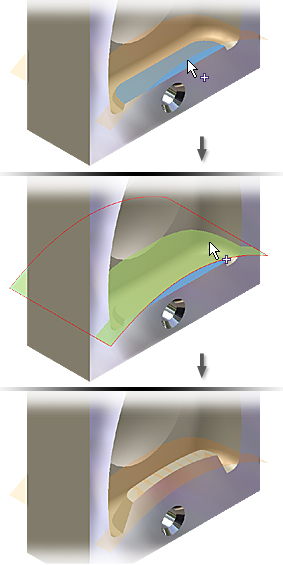

Los cambios de diseño pueden requerir la sustitución de una cara de una pieza por una superficie esculpida o planos de trabajo. Utilice el comando Reemplazar cara para seleccionar la cara que quiera reemplazar y la nueva cara. De este modo se crea una operación de reemplazo de cara que se puede editar con los comandos de boceto y operaciones.
Consejos para el reemplazo de caras de piezas
- La pieza debe intersecar completamente con la nueva cara. Si la nueva cara es más grande que la pieza, se recorta para que coincidan, pero la cara de la pieza no se expande o contrae para coincidir con las dimensiones de la superficie.
- Si combina o importa superficies, utilice el comando Coser para coser las superficies y formar una superficie cosida.
- Las caras perpendiculares a la nueva cara no se pueden reemplazar ya que no intersecarían la nueva cara.
- La cara reemplazada no se puede copiar, pegar o utilizar en un patrón o iFeature por sí sola. Se podrá incluir en estas operaciones cuando su operación padre también se haya seleccionado.
¿Se puede utilizar un plano de trabajo como cara de reemplazo?
Se puede crear y seleccionar uno o varios planos de trabajo para generar una cara de reemplazo plana. El comportamiento de los planos de trabajo es exactamente igual que el de las superficies seleccionadas, con la excepción de las extensiones. Las extensiones de los planos de trabajo son infinitas independientemente de la representación gráfica.
Al editar una operación de cara reemplazada, las operaciones dependientes se conservan entre la selección de un solo plano de trabajo y la de otro plano de trabajo alternativo. Las operaciones dependientes no se conservan al cambiar entre selecciones únicas y múltiples, ni al realizar selecciones múltiples alternativas.
