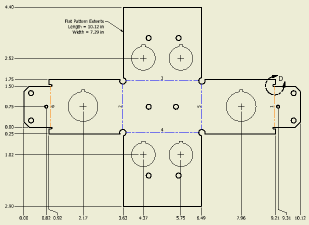

Cree una vista de dibujo de desarrollo de una pieza de chapa.

1. Pulse ficha Insertar vistas panel Crear Base .
2. En el cuadro de diálogo Vista del dibujo, seleccione un componente de chapa como archivo.
3. En el área Vista de chapa, seleccione la vista Desarrollo.
4. Si procede, seleccione o anule la selección de la opción Recuperar centro de punzonado.
5. Defina otras opciones en el cuadro de diálogo Vista del dibujo y, a continuación, haga clic en el dibujo para colocar la vista.
