Las operaciones de recorte proporcionan los medios necesarios para delimitar las vistas de dibujo con un contorno definido. Una operación de recorte se realiza en una vista existente, exceptuando los siguientes tipos de vista:
- Vistas que contienen un corte de vista (vistas partidas)
- Vistas desactivadas
- Vistas que ya están recortadas
En las vistas recortadas, puede llevar a cabo las siguientes operaciones de vista:
- Vista superpuesta
- Vista de detalle
- Operación de segmentación
Las operaciones de recorte se pueden llevar a cabo en una vista con formas circulares o rectangulares o en un boceto de una vista predefinida.

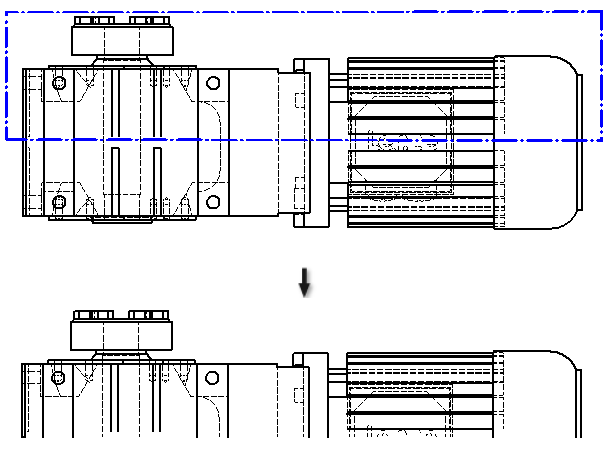

En la siguiente imagen se puede ver el resultado de una operación de recorte.
Vistas que se pueden recortar
Las vistas recortadas se crean mediante la alteración de las vistas del dibujo establecidas.
- Vista de pieza
- Vista proyectada
- Vista isométrica
- Vista seccionada
- Operación de segmentación
Operaciones de recorte y efecto en las anotaciones
Las operaciones de recorte admiten todos los tipos de anotaciones de dibujo. Las anotaciones se pueden fijar en los puntos finales de la geometría recortada, incluidas las aristas generadas a partir de las aristas de recorte, si se muestran.
Cotas
El recorte afecta a las cotas existentes en la hoja. Cuando se pierden las fijaciones de las anotaciones, éstas cambian a un estado de violación.
Ejes y marcas de centro
El recorte afecta a los ejes y las marcas de centro existentes, con independencia de su tipo. Cuando se pierden las fijaciones, las anotaciones cambian a un estado de violación.
