Edición de una vista del dibujo

Puede cambiar el identificador, la escala, el estilo de visualización y otros atributos de una vista del dibujo.

Consejos:

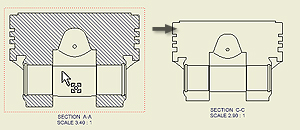

• Para desplazar una vista, pulse y arrastre su marco rojo.
• Puede suprimir una vista del dibujo, o bien copiar y pegar una vista en otra hoja. Pulse la vista con el botón derecho del ratón y luego seleccione la operación adecuada en el menú.
• Si necesita recuperar operaciones de trabajo después de haber creado una vista, pulse con el botón derecho del ratón en el navegador y, después, seleccione Incluir operaciones de trabajo. En el cuadro de diálogo Incluir operaciones de trabajo, especifique el tipo de operación de trabajo que desea recuperar en la vista de dibujo.
• Los parámetros y valores por defecto del cuadro de diálogo Vista del dibujo se definen en la norma actual y se pueden cambiar utilizando el Editor de estilos y normas.

Nota: Si elimina una vista con un proyecto, una sección, un detalle o vistas auxiliares dependientes, estos elementos se eliminarán automáticamente.

Para editar una vista de dibujo:

1. En la ventana gráfica o en el navegador, seleccione la vista.
2. Pulse el botón derecho del ratón y luego elija Editar vista en el menú.
3. En el cuadro de diálogo Vista del dibujo, en la ficha Componente, cambie las opciones relacionadas con el modelo de origen.
4. En la ficha Opciones, cambie los atributos de los datos de referencia o muestre las características.
5. Cambie las opciones adicionales:
   • Seleccione la escala de la vista y edite el identificador de vista.
   • Active o desactive la visibilidad del identificador de vista.
   • Pulse Editar identificador de vista y edite el identificador de vista en el cuadro de diálogo Asignar formato a texto.
   • Defina el estilo de visualización: muestre o elimine las líneas ocultas y, si lo desea, seleccione una vista sombreada.
     Nota: Si la opción Escala según vista base o Según vista base está seleccionada, la escala o el estilo de visualización no se podrán cambiar.
6. Pulse Aceptar para cerrar el cuadro de diálogo Vista del dibujo.

Desactivación de una vista del dibujo

1. Pulse con el botón derecho del ratón una vista de dibujo en el navegador de modelo o en la ventana gráfica.
2. En el menú, seleccione la opción Desactivar.

Nota: Para volver a activar una vista de dibujo, pulse con el botón derecho del ratón una vista de dibujo en el navegador de modelo y deshabilite la opción Desactivar.

Control de la herencia de corte para vistas hijas

Puede controlar si las vistas hijas heredan el corte de sección, segmentado, partido o superpuesto.

1. En la ventana gráfica o en el navegador, seleccione la vista hija.
2. Pulse el botón derecho del ratón y luego elija Editar vista en el menú.
3. Abra la ficha Opciones de visualización del cuadro de diálogo Vista del dibujo y seleccione las casillas de verificación adecuadas en la sección Herencia de corte. Los cortes seleccionados se heredarán de la vista padre.
   Nota: Las opciones disponibles dependen del tipo de vista editada.
4. Pulse Aceptar para cerrar el cuadro de diálogo Vista del dibujo.

Mostrar cómo se usa un mapa de bits en vistas sombreadas para aumentar la capacidad y el rendimiento
