Realización de modelado avanzado con splines y superficies.
- Categoría
-
Usuarios con experiencia
- Duración
-
30 minutos
- Archivo de aprendizaje empleado
-
spline_1_start.ipt, spline_1_complete.ipt
Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventorlt-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.

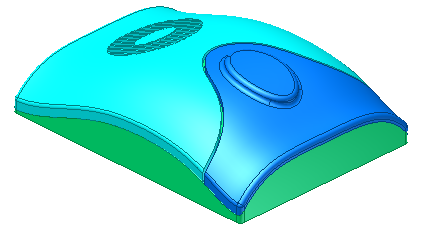

En este aprendizaje se analizan las herramientas disponibles para la creación y el control de la forma de las splines. Las superficies se utilizan para dar forma a la pieza y definir los contornos de división de cuerpo.
Objetivos
En este aprendizaje aprenderá a:
- Crear y definir splines.
- Solevar con un raíl.
- Crear superficies.
- Reemplazar una cara.
- Alargar aristas de superficie.
- Dividir la pieza en varios cuerpos.
- Usar el comando Repujado.
Requisitos previos
- Saber cómo abrir, crear y guardar archivos de pieza en el proyecto activo.
- Conocer los conceptos básicos de modelado de sólidos.
Parámetros del sistema
En la ficha Boceto de Opciones de la aplicación, habilite los parámetros siguientes:
- Editar cota al crearla
- Proyectar automáticamente aristas para creación y edición de bocetos
- Proyectar automáticamente origen de pieza al crear un boceto
La visualización de Líneas de rejilla no está activada en ninguna de las imágenes de entorno de boceto en este aprendizaje.
Nota: En Opciones de la aplicación, puede especificar el icono de esquema de color. El aspecto de los iconos que se presentan en este aprendizaje puede diferir si no se utiliza el esquema de color que se indica en la imagen siguiente.
Consejos de navegación
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
