Para tener acceso a este diálogo, ejecute un análisis de la deformación, seleccione la página Deformación en el panelResumen y, a continuación, haga clic en Indicador de deformación, Todos los efectos.
Consejo: También puede tener acceso a este diálogo haciendo clic en
().
(). La sección superior de este diálogo permite definir las coordenadas X, Y y Z para los puntos que se utilizan para definir la deformación en el modelo.
Hay dos formas de mostrar la deformación.
Plano de anclaje
- La opción Plano de anclaje permite definir tres puntos en el modelo que definen el plano de anclaje utilizado para calcular la deformación del modelo.
- El primer punto definido es el punto de anclaje.
Está restringido en todas las direcciones
(X, Y, Z). - El segundo punto definido está restringido a moverse solamente en la dirección
(X). - El tercer punto definido está restringido a moverse en las direcciones
(X e Y).
Consejo: Para cambiar los iconos del plano de anclaje, mantenga presionada la tecla de mayúsculas, haga clic y mantenga pulsado el botón primario del ratón, y mueve el cursor arriba y abajo en la pantalla. También puede seleccionar un anclaje y moverlo a una nueva ubicación. - El primer punto definido es el punto de anclaje.
Ajuste perfecto

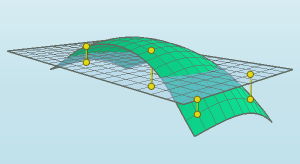

- La opción Ajuste perfecto se utiliza para definir una superficie sin deformar de la cual se necesita una deflexión y un movimiento mínimos, tal como una superficie complementaria. No hay límite para el número de puntos de referencia que se pueden definir para esta superficie.
La sección Deflexión nominal máx. de este diálogo se utiliza para especificar la máxima deflexión aceptable fuera del plano en la pieza. Esta información se utiliza para evaluar el nivel de deformación en diferentes regiones del modelo.
| Plano de anclaje | Utilice un plano de anclaje para medir la deflexión de la pieza. |
| Ajuste perfecto | Utilice la técnica Ajuste perfecto para medir la deflexión de la pieza. |
| Coordenadas X, Y y Z | Haga clic en el modelo o introduzca las coordenadas X, Y y Z para especificar en el modelo los tres puntos que se utilizarán para calcular la deflexión de la pieza. |
| Lista de puntos de referencia | Contiene la lista de todos los puntos de referencia que se han especificado. |
| Agregar | Añade las coordenadas X, Y y Z a la lista de puntos de referencia. |
| Eliminar | Elimina las coordenadas seleccionadas de la lista de puntos de referencia. |
| Modificar | Modifique las coordenadas seleccionadas. |
| Deflexión máxima nominal | Especifique el valor máximo permisible de deflexión fuera de plano que se utilizará en la valoración de la deformación. |
| Restaurar valor predeterminado | Vuelve a establecer la Deflexión máxima nominal en su valor predeterminado. |
