Elegir la tecnología de análisis más adecuada depende de la geometría de la pieza. Las piezas finas de paredes delgadas deben utilizar Dual Domain, mientras que las piezas con regiones localmente gruesas se analizan mejor con tecnología de análisis 3D.
El espesor es la dimensión más pequeña de la sección transversal. Para que sea una característica de paredes finas, el espesor no debe ser mayor que el cuádruple de una dimensión mayor de la sección transversal, por ejemplo, la anchura. Los modelos Dual Domain son los que mejor se aplican cuando la pieza tiene la mayoría de las características de paredes finas. Los modelos 3D representan piezas de forma precisa donde el espesor no está definido con claridad.
Por lo tanto, el cálculo del espesor difiere según el tipo de análisis usado. Por este motivo, los resultados del espesor serán diferentes tanto si se calculan en un modelo Dual Domain o en un modelo 3D.

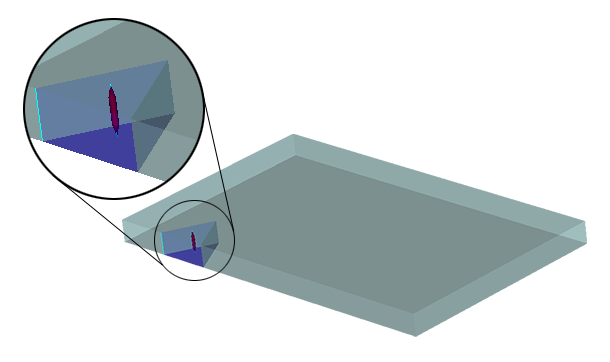

Para las piezas Dual domain, el espesor corresponde a la distancia entre los dos lados de la pieza. Por lo tanto, el espesor es uniforme en las piezas de paredes finas con un espesor de la pared constante. Un modelo Dual domain es el mejor para representar las piezas de paredes finas. (ver la figura 1)
Cálculo del espesor en un modelo Dual Domain.
Sin embargo, para las piezas 3D, el espesor no aparece y resulta difícil de determinar visualmente. Para calcular las variaciones del espesor en una pieza 3D, se utiliza el algoritmo de esfera máxima.

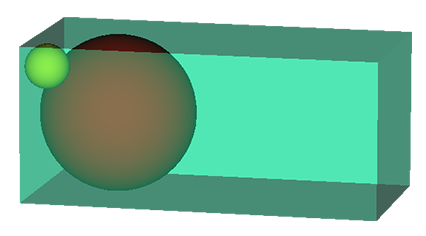

El algoritmo de esfera máxima considera que una esfera que ruede dentro de una pieza necesitará hacerse más pequeña para alcanzar los bordes (ver la figura 2). La esfera roja mayor toca las caras superior e inferior de la pieza y casi toca los lados. La esfera amarilla menor toca la cara superior y uno de los lados de la pared y representa la distancia menor a medida que la esfera se aproxima a una esquina. El espesor aparece como un valor menor en la esquina tal y como ha calculado la esfera menor. Si se ha utilizado un modelo 3D para una pieza de pared fina con un espesor de pared "uniforme", el modelo 3D mostrará las esquinas de la pieza que serán más finas. La técnica de esfera máxima muestra la naturaleza 3D de las esquinas.
Cálculo del espesor en un modelo 3D
Este método es el mejor para las piezas 3D ya que muestra resultados más realistas. Las áreas finas de la pieza tardarán menos en refrigerarse y tendrán una resistencia de flujo mayor. Las áreas más gruesas de la pieza tardarán más en refrigerarse y tendrán una resistencia de flujo menor.
