Duplicar la pieza

En esta tarea duplicará la pieza para crear una herramienta de dos cavidades.

1. Haga clic en Inicio > Tipo de molde > Varias cavidades.

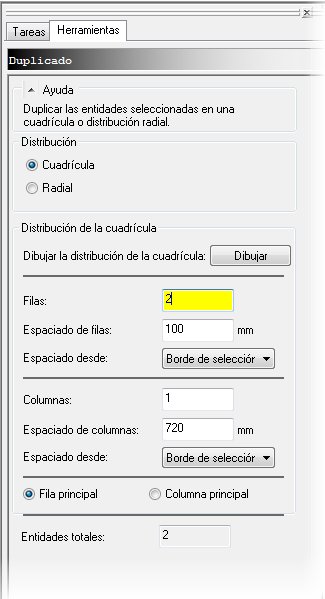

2. Haga clic en Inicio > Geometría > Duplicación de distribución.

   1. Introduzca 2 filas.

   2. Introduzca un espaciado de filas de 100 mm.

   3. Seleccione el espaciado de Borde de selección.

   4. Introduzca 1 columna.

   5. Haga clic en Aceptar.

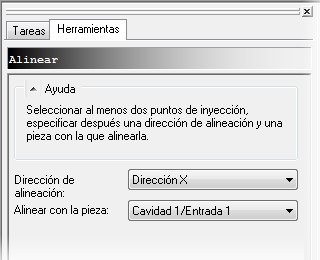

3. Haga clic en Geometría > Distribución > Alinear.

   1. Seleccione Dirección X como Dirección de alineación.

   2. Mantenga pulsada la tecla CTRL y seleccione los dos puntos de inyección.

   3. Seleccione Cavidad 1/Entrada 1 en el campo Alinear con la pieza.

   4. Haga clic en Aceptar.
