Creación de una vista en sección

  1. Abra una vista de plano, sección, alzado o detalle.
  2. Haga clic en la ficha Vistagrupo Crear (Sección).
  3. (Opcional) En el selector de tipo, seleccione un tipo de vista de la lista, o bien haga clic en Editar tipo para modificar un tipo de vista existente o crear un tipo de vista.
  4. Coloque el cursor en el punto inicial de la sección y arrástrelo por el modelo o la familia.
    Nota: Podrá aplicar un forzado de cursor para una línea de sección paralela o perpendicular a un muro o una referencia no ortogonal. El forzado de cursor a un muro está disponible en vistas de plano.
  5. Haga clic cuando llegue al punto final de la sección.

    Aparecen la línea de sección y la región de recorte y se seleccionan.

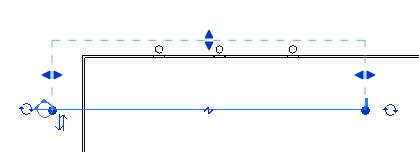

    Ejemplo

  6. Si lo desea, cambie el tamaño de la región de recorte arrastrando los controles azules. La profundidad de la vista en sección cambia en consonancia.
  7. Haga clic en Modificar o pulse Esc para salir de la herramienta Sección.
  8. Para abrir la vista en sección, haga doble clic en el extremo de sección o elija la vista en sección en el grupo Secciones del Navegador de proyectos.

    La vista en sección se modifica cuando cambia el diseño o cuando se mueve la línea de sección.
