Corte de huecos en suelos, cubiertas y techos

Utilice este procedimiento para cortar un hueco en una cubierta, un suelo o un techo (por ejemplo, para dar cabida a una chimenea). Puede cortar huecos en las caras de estos elementos, o seleccionar el elemento entero para realizar un corte vertical.

  1. Haga clic en Por cara o Vertical.

    ¿Dónde está?

    • Ficha Arquitecturagrupo Hueco

    Utilice la opción Por cara cuando desee que el hueco sea perpendicular a la cara seleccionada. Utilice la opción Vertical cuando desee que el hueco sea perpendicular a un nivel.

  2. Si elige Por cara, seleccione una cara en el suelo, el techo o la cubierta. Si elige Vertical, seleccione todo el elemento.

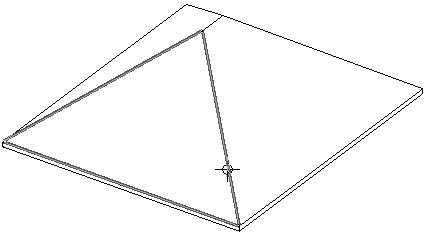

    Cara seleccionada para hueco por cara

    Elemento seleccionado para corte vertical

    Revit LT accede al modo de boceto donde puede crear un hueco con cualquier forma. Si desea más información sobre cómo efectuar bocetos, consulte GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.

  3. Haga clic en Finalizar hueco.
