Región de plano

La herramienta Región de plano permite definir una región dentro de una vista de plano que tiene un rango de vista distinto del de la vista general. Las regiones de plano resultan útiles para planos de nivel divididos o para mostrar inserciones encima o debajo del plano de corte. Las regiones de plano son bocetos cerrados que no se pueden solapar. Pueden tener bordes coincidentes.

Ejemplo

El plano de corte para una región de plano en un alzado

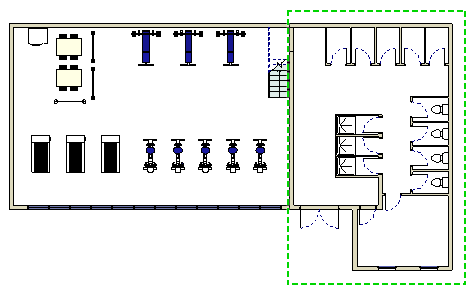

Región de plano en un plano de planta

Las regiones de plano son específicas de la vista. Se pueden copiar y colocar en la misma vista o en otras. Cuando se copia una región de plano en otra vista, se conserva la configuración de rango de vista de la vista anterior.

Las regiones de plano se exportan e imprimen cuando están visibles en una vista.
