Muchos de los términos empleados para identificar objetos de Revit LT son términos comunes estándar del sector. Pero también encontrará términos que son exclusivos de Revit LT. Los citados a continuación corresponden a conceptos que es esencial comprender para usar correctamente el programa.
Proyecto
En Revit LT, el proyecto es la base de datos única con información sobre el diseño: el modelo de información de construcción. El archivo de proyecto contiene toda la información para el diseño de construcción, desde la geometría hasta los datos de construcción. Esta información incluye componentes que se utilizan para diseñar el modelo, las vistas del proyecto y los dibujos del diseño. Al utilizar un solo archivo de proyecto, Revit LT facilita las alteraciones del diseño y permite reflejar los cambios en todas las áreas asociadas (vistas de plano, de alzado y en sección, tablas de planificación, etc.). El seguimiento de un solo archivo también facilita la gestión del proyecto.
Nivel
Los niveles son planos horizontales infinitos que constituyen una referencia para elementos hospedados en ellos, por ejemplo suelos, techos y cubiertas. La mayoría de las veces, los niveles se utilizan para definir una altura o planta vertical dentro de un edificio. Los niveles se crean para cada planta conocida u otra referencia necesaria de la construcción; por ejemplo, primer piso, parte superior del muro o parte inferior de la cimentación. Para colocar niveles, es preciso estar en una vista de alzado o en sección.

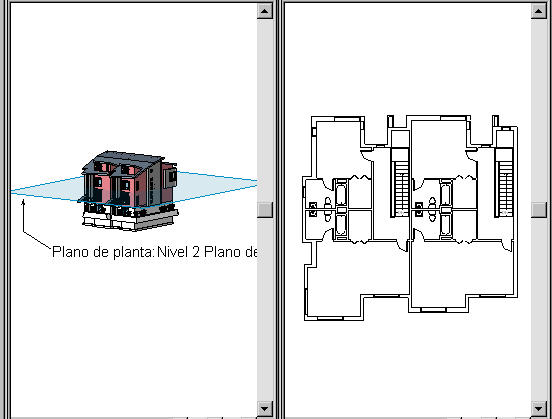

La imagen siguiente muestra un plano de trabajo de nivel 2 que corta la vista 3D y el correspondiente plano de planta junto a él.
Elemento

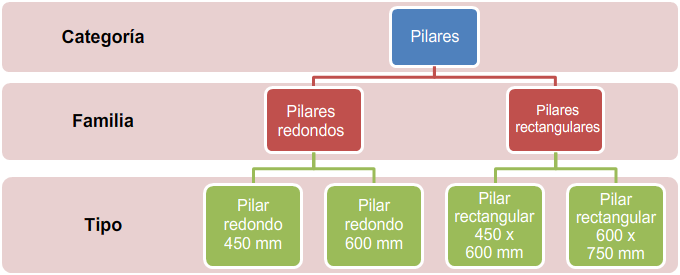

Al crear un proyecto, se añaden al diseño elementos de construcción paramétricos. Revit LT clasifica elementos por categorías, familias y tipos.
Categoría
Una categoría es un grupo de elementos que se utilizan para modelar o documentar un diseño de construcción.
- Categorías de elementos de modelo: muros, vigas
- Categorías de elementos de anotación: etiquetas, notas de texto
Ejemplos
Familia
Las familias son clases de elementos en una categoría. Una familia agrupa elementos con un conjunto de parámetros comunes (propiedades), la misma utilización y representación gráfica similar. Los distintos elementos de una familia pueden tener diferentes valores en algunas o todas sus propiedades, pero tienen el mismo conjunto de propiedades (sus nombres y significados).
- Las puertas coloniales de seis paneles podrían considerarse una familia, aunque las diversas puertas integrantes tengan distintos tamaños y materiales.
Ejemplos
- Familias cargables, que se pueden cargar en un proyecto y crear a partir de plantillas de familia. Puede especificar el conjunto de propiedades y la representación gráfica de la familia.
- Las familias de sistema no se pueden cargar ni crear como archivos independientes.
- Revit LT predefine el conjunto de propiedades y la representación gráfica de las familias de sistema.
- Puede usar los tipos predefinidos para generar tipos nuevos que pertenecen a esta familia dentro del proyecto. Por ejemplo, el comportamiento de un nivel está predefinido en el sistema. Pero es posible crear distintos tipos de nivel con diversas composiciones.
- Las familias de sistema se pueden transferir entre proyectos.
- Muros, cotas, techos, cubiertas, suelos y niveles
Ejemplos
Revit LT utiliza los tipos de familias siguientes:
Tipo
Cada familia puede tener varios tipos. Un tipo puede ser un tamaño específico de una familia, por ejemplo, un cuadro de rotulación 30” X 42” o A0. También se considera tipo un estilo, como el estilo alineado o angular por defecto para cotas.
Ejemplar
Los ejemplares son los elementos reales (individuales) que se colocan en el proyecto y tienen ubicaciones específicas en la construcción (ejemplares de modelo) o en el plano de dibujo (ejemplares de anotación).
