Si una vista tiene un tamaño demasiado grande, no cabrá en un solo plano. De ser así, tendrá que crear varios planos para la vista, dividir la vista en varias partes y mostrar una parte en cada plano. O puede que una vista sea demasiado alta o demasiado ancha y quiera mostrar partes de la misma unas junto a otras en el mismo plano.
En estos casos debe utilizar vistas dependientes, como se explica a continuación.
Para dividir una vista en varios planos
- En un proyecto, cree y prepare la vista que desea dividir.
Añada anotaciones, detalles, cotas y todos los demás datos requeridos. Consulte GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50.
- Cree vistas dependientes.
Consulte Creación de vistas dependientes.
- En cada una de las vistas dependientes, use regiones de corte para mostrar la parte del modelo que mostrar en esa vista y las anotaciones que incluir. Si una vista dependiente muestra anotaciones o elementos de modelo no requeridos, haga clic con el botón derecho sobre ellos y seleccione Ocultar en vista
Elementos. - En la vista principal, añada líneas coincidentes para indicar dónde se divide la vista.
Consulte Añadir líneas coincidentes para vistas dependientes.
- En cada una de las vistas dependientes, use regiones de corte para mostrar la parte del modelo que mostrar en esa vista y las anotaciones que incluir. Si una vista dependiente muestra anotaciones o elementos de modelo no requeridos, haga clic con el botón derecho sobre ellos y seleccione Ocultar en vista
- Cree los planos en los que colocar las vistas dependientes.
Consulte Añadir un plano.
- Añada las vistas dependientes a los planos correspondientes.
Consulte Añadir vistas a un plano.
- (Opcional) Añada referencias de vista a la vista principal.
Las referencias de vista indican el plano en que aparece cada vista dependiente. Encontrará instrucciones en Desplazamiento por la vista principal y las vistas dependientes.

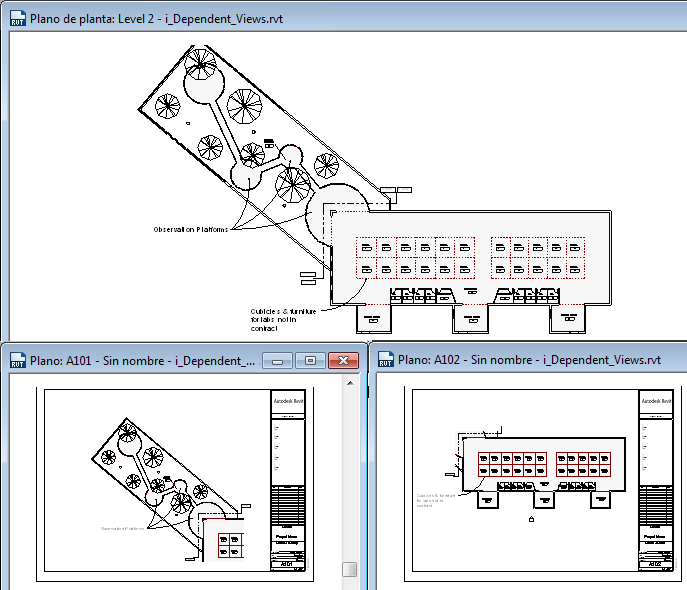

Ejemplo
