En Revit LT hay varias opciones para dibujar bocetos de arco:
- Arco por inicio-fin-radio
Para especificar un arco por inicio-fin-radio, dibuje una cuerda que conecte los dos extremos del arco y, a continuación, especifique el ángulo o el radio con el tercer punto.

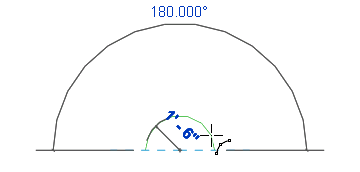

- Arco por centro y puntos finales
Para crear un arco desde los puntos central y final, especifique primero el radio del arco y luego el ángulo. Este método no permite especificar ángulos de más de 180 grados, pero es posible modificar un arco después de crearlo.

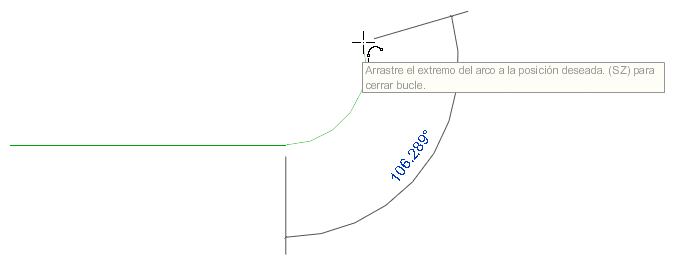

- Arco por tangente y punto final
Puede crear arcos tangentes desde los puntos finales de muros o líneas existentes.
- Arco de empalme
Este tipo de arco se utiliza para crear esquinas redondeadas.
Si desea información sobre restricciones de bocetos de arco, consulte GUID-ED1582A8-E1A3-4561-AD8D-50DAC39F43F6.htm#WS1A9193826455F5FF662FFB11407B58D52A25.
