Los elementos de hormigón se unirán entre ellos automáticamente sin necesidad de intervención por parte del usuario. Se representan en el proyecto como un solo ejemplar de masa en todas las vistas, según se haya previsto. Mientras se encuentran unidos, puede editar y mover los elementos individuales dentro de sus rangos y límites normales.
Nota: Si se utiliza la herramienta Separar geometría (consulte Separación de la geometría), se desactiva la unión automática de los elementos. Use la herramienta Unir geometría (consulte Unión de la geometría) para volver a activar las uniones automáticas de geometrías de hormigón.
| Ejemplos de elementos de hormigón unidos | |||
|---|---|---|---|
| Vista 3D de la unión de dos vigas y un pilar | Sección transversal de una unión de pilar y viga | ||
 |
 |
||

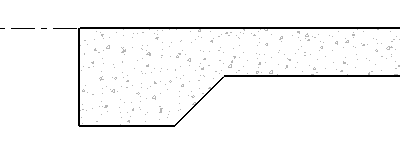

| Sección transversal de una unión de forjado estructural y borde de losa | |||
 |
|||
- Secciones rectangulares con rotaciones de secciones transversales de 0, 90, 180 y 270 grados.
- Secciones trapezoidales, en T y en L con rotaciones de secciones transversales de 0 grados.
Las vigas de hormigón deben tener alguna de las propiedades citadas a continuación para participar en estas uniones; de lo contrario, presentarán comportamientos heredados y habrá que unirlas manualmente.
- Los pinzamientos de forma no están disponibles para los nuevos elementos.
- Los cambios de parámetros de tipo no actualizan automáticamente la geometría de unión de hormigón.
Otras restricciones relacionadas con la unión:
