Cotas de elevación para vigas

La herramienta Cotas de elevación permite colocar cotas de elevación para vigas cuando se ha seleccionado el parámetro de tipo Rotar con componente. Funciona como las etiquetas, ya que se filtran con este parámetro.

Elevación de viga (proyecto) calcula la elevación desde el nivel inferior del proyecto.

Crear/modificar tipos permite crear una cota de elevación personalizada. Al seleccionar esta opción, se abre el cuadro de diálogo de propiedades de tipo de familia, en el que se puede editar la etiqueta de cota de elevación.

Elevación de viga (relativa) activa la lista desplegable Base relativa, que permite seleccionar el nivel para calcular la elevación.

Nota: Sólo puede colocarse un tipo de cota de elevación al mismo tiempo. Si cambia el tipo de cota de elevación en alguna de las doce ubicaciones (seis para las horizontales y seis para las inclinadas), se cambiarán las doce configuraciones de tipo de cota de elevación en la herramienta Anotaciones de viga.

La lista desplegable Mostrar elevación permite seleccionar la ubicación de la medida de elevación en la viga.

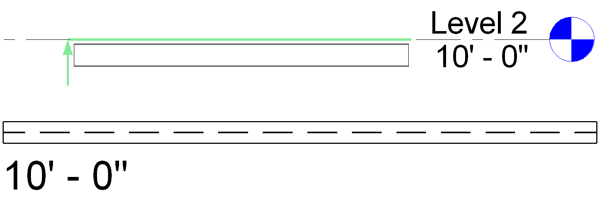

Elevación (seleccionada) real

Nota: Elevación (seleccionada) real etiqueta la elevación de la línea de ubicación, no la geometría de viga.

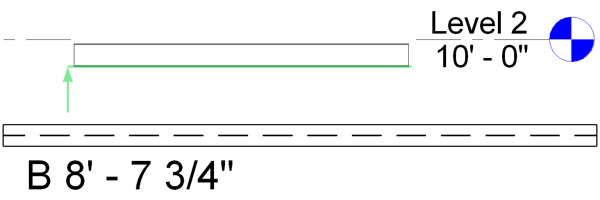

Elevación inferior

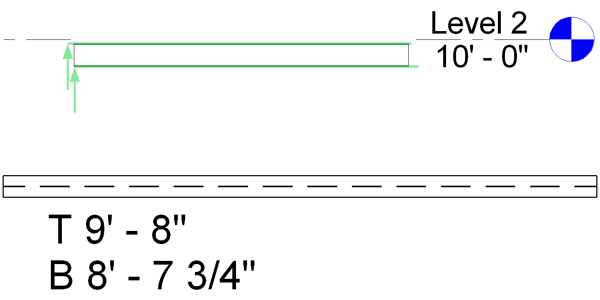

Elevaciones superior e inferior

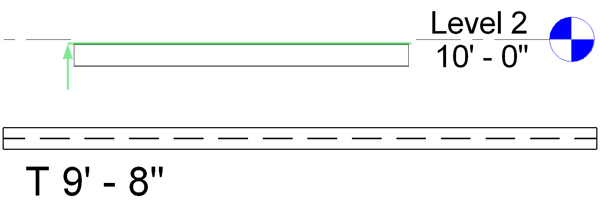

Elevación superior

La última opción disponible en el cuadro de diálogo Seleccionar tipo de anotación para cotas de elevación es un filtro de elevaciones definidas.

Esta opción activa un filtro para evitar que se creen las cotas de elevación si son iguales al valor introducido. El valor por defecto es 0 unidades como define el proyecto.
