Las familias de etiquetas de armazón estructural se utilizan para anotar vigas. Las posiciones por defecto de esas etiquetas se pueden ajustar en el cuadro de diálogo Parámetros y categoría de familia. Consulte Parámetros y categoría de familia.
La categoría Etiquetas de armazón estructural contiene dos parámetros.
Rotar con componente: si está seleccionado este parámetro, la etiqueta rota con la viga correspondiente. Cuando no está seleccionado, la etiqueta se orienta sola con relación al marco de vista.

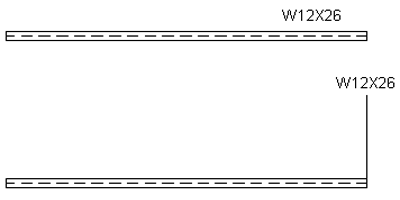

Punto de enlace: define la ubicación inicial de la etiqueta en una viga (punto inicial, central o final) y es el punto que sigue la etiqueta al alargar o acortar la viga.
Si está activado este parámetro, una directriz de etiqueta se extiende desde este punto.
<Ninguno>: busca la etiqueta que se encuentra en el medio de la viga por defecto.
