Comportamiento de los elementos en un modelador paramétrico

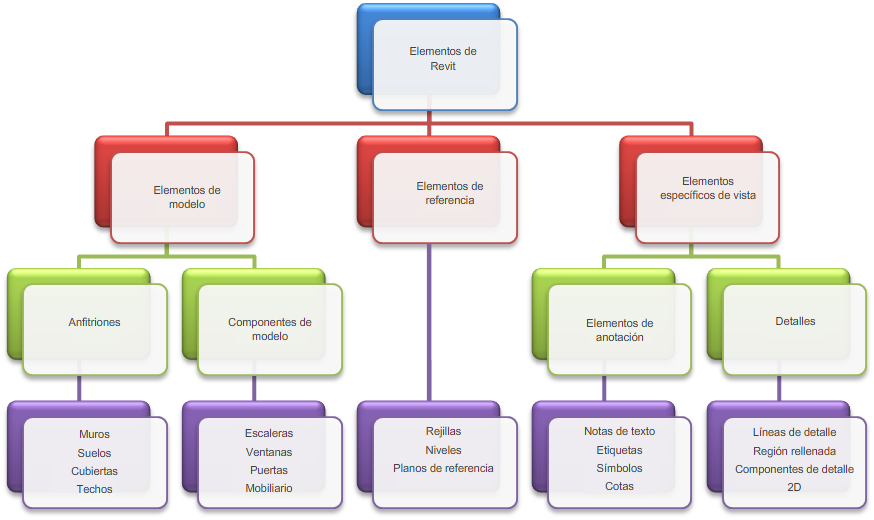

En proyectos, Revit LT usa tres tipos de elementos:

• Elementos de modelo, que representan la geometría 3D real de un edificio. Aparecen en vistas relevantes del modelo.

  Ejemplos:

  • Muros, ventanas, puertas y cubiertas

• Elementos de referencia, que ayudan a definir el contexto del proyecto. Niveles y planos de referencia son elementos de referencia.
• Elementos específicos de vista, que aparecen solo en las vistas en que se encuentran. Son útiles para describir o documentar un modelo. Las cotas son elementos específicos de vista.

Elementos para Revit LT

Hay dos tipos de elementos de modelo:

Anfitriones (o elementos anfitriones), normalmente construidos in situ en el emplazamiento de construcción.

Ejemplos:

• Muros y techos

Componentes de modelo, estos son todos los demás tipos de elementos en el modelo de construcción.

Ejemplos:

• Ventanas, puertas y armarios

Hay dos tipos de elementos específicos de vista:

• Elementos de anotación, componentes 2D que documentan el modelo y mantiene la escala en papel. Cotas, etiquetas y notas clave son ejemplos de elementos de anotación.
• Detalles, elementos 2D que proporcionan detalles sobre el modelo de construcción en una vista particular. Líneas de detalle, regiones rellenadas y componentes de detalle 2D son ejemplos de detalles.

Esta implementación proporciona flexibilidad para los diseñadores. Los elementos de Revit LT se han diseñado para su creación y modificación directa por parte del usuario, sin programación. Si puede dibujar, puede definir elementos paramétricos nuevos en Revit LT.

En Revit LT, el comportamiento de los elementos está determinado fundamentalmente por su contexto en el edificio. El contexto está determinado por cómo se dibuja el componente y por las relaciones de restricción que se establezcan con otros componentes. Muchas veces el usuario no realiza ninguna acción para establecer estas relaciones, pero van implícitas en lo que se dibuja y cómo se dibuja. En otros casos, el usuario puede controlarlas explícitamente bloqueando una cota o alineando dos muros, por ejemplo.
