Creación de una familia de componentes de detalle basada en líneas 2D

Los componentes de detalle son elementos 2D basados en líneas predibujadas y pueden añadirse a vistas de detalle o a vistas de diseño. Solo son visibles en esas vistas. No cambian de escala con el plano, sino con el modelo.

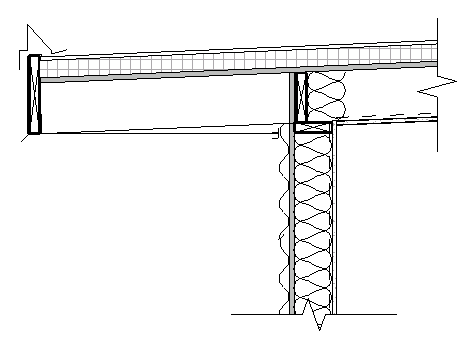

Por ejemplo, en la vista mostrada a continuación, los entramados metálicos, el aislamiento y el revestimiento son componentes de detalle.

Revit LT permite crear un componente de detalle 2D basado en una línea. Puede colocar el detalle seleccionando el inicio y el final de la línea. Supongamos que desea colocar un patrón de relleno de contrachapado en una sección. Seleccionando los puntos inicial y final del componente de detalle puede colocar el detalle con el grosor y el patrón de relleno aplicados al componente de detalle 2D. Por ejemplo, si el contrachapado se crea con un valor 1/2” en el componente de detalle 2D, este procedimiento colocaría una pieza de contrachapado de 1/2” a lo largo de la línea trazada 1/2”. Si quiere ajustar el grosor del contrachapado, primero tendrá que editar el componente de detalle 2D.

Antes de leer este tema, infórmese acerca de los conceptos básicos de las familias. Consulte Creación de familias cargables.

A continuación se describe el procedimiento general para crear una familia de componentes de detalle basados en líneas 2D: Los pasos variarán según el propósito del diseño.

  1. Cree una familia mediante la plantilla Componente de detalle basada en línea.
  2. Use las herramientas de la ficha Crear para crear la forma del componente de detalle. Los componentes de detalle se visualizan de forma simbólica y no se muestran en 3D. Haga clic en la herramienta Línea para crear el boceto del símbolo. Cree el componente entre los dos planos de referencia de forma que los elementos se contraigan o se expandan según la longitud.
    Consejo: Puede cambiar la clasificación de los objetos de la familia, mediante las herramientas de orden de dibujo de componentes de detalle. Para obtener más información, consulte Clasificación del orden de dibujo de componentes de detalle.
  3. Para líneas, seleccione la línea y haga clic en la ficha Modificar | Líneasgrupo Modo (Configuración de visibilidad) y seleccione las vistas en las que será visible el objeto.

    Para regiones rellenadas, seleccione la región y haga clic en la ficha Modificar | Elementos de detallegrupo Modo (Configuración de visibilidad) y seleccione las vistas en las que será visible el objeto.

  4. Guarde el componente de detalle.
