Parte 6: colocación de puertas

Categoría Usuarios nuevos Tiempo necesario 10 minutos Archivos de aprendizaje utilizados GSG_06_place_doors.rvt, bifold-4 Panel.rfa, Casement 3x3 with Trim.rfa, Double-Glass 2.rfa, Single-Glass 2.rfa

En este ejercicio, cargará tipos de puertas en el proyecto y luego añadirá puertas interiores y exteriores al modelo.

Objetivos

• Cargar familias de puertas.
• Utilizar el selector de tipo para cambiar tipos de puerta.
• Colocar puertas en el modelo.
• Utilizar la barra espaciadora para cambiar el batiente de la puerta antes de colocar la puerta.
• Utilizar los controles de volteo para cambiar la orientación de la puerta después de colocarla.

Ver el vídeo

Carga de familias

1. Abra el proyecto GSG_06_place_doors.rvt.
2. Haga clic en la ficha Insertargrupo Cargar desde biblioteca (Cargar familia).
3. En el cuadro de diálogo Cargar familia, acceda a la carpeta donde guardó los archivos de familia para el ejercicio.
4. Mantenga pulsada la tecla Ctrl mientras selecciona los archivos siguientes y, a continuación, haga clic en Abrir.
   • bifold-4 Panel.rfa
   • Casement 3x3 with Trim.rfa
   • Double-Glass 2.rfa
   • Single-Glass 2.rfa

Colocación de puertas

1. En el Navegador de proyectos, en Planos de planta, haga doble clic en 02 - Nivel de entrada.
2. En la paleta Propiedades, en Subyacente, seleccione Ninguno.

   Si el subyacente del nivel inferior no se muestra en pantalla, resulta más fácil ver los muros de la planta actual.

3. Haga clic en la ficha Arquitecturagrupo Construir (Puerta).
4. En el selector de tipo, compruebe que esté seleccionada la opción Doble-Cristal 2.
5. Si es necesario, haga clic en la ficha Modificar | Colocar Puertagrupo Etiqueta(Etiquetar al colocar) para colocar etiquetas junto con las puertas.

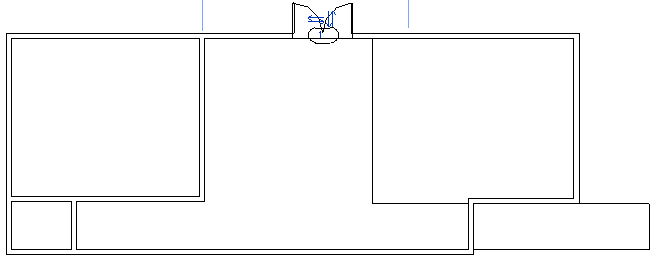

6. Haga clic para colocar una puerta en el muro exterior norte del edificio, tal y como se muestra.

7. En el selector de tipo, en Simple-Cristal 2, haga clic en 36" x 84".
8. Haga clic para colocar la puerta en el muro inferior este, tal y como se muestra.
   Nota: Para cambiar la dirección de batiente al colocar o el lado de la bisagra, al colocar la puerta pulse la barra espaciadora. Para cambiar la dirección después de colocar una puerta, haga clic en las flechas de volteo.

9. En el selector de tipo, en Simple-A ras, haga clic en 36" x 84".

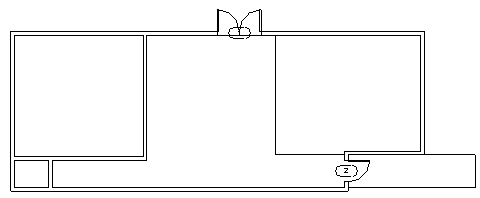

10. Coloque otras dos puertas en el nivel de entrada, tal y como se muestra.

11. Abra el plano de planta 01 - Nivel inferior.
12. Haga clic en la ficha Arquitecturagrupo Construir (Puerta).

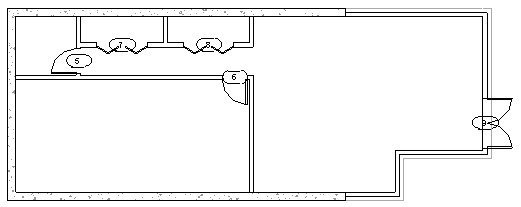

13. Coloque las puertas en las ubicaciones aproximadas, tal y como se muestra. (Utilice el selector de tipo para cambiar el tipo de puerta según sus necesidades).
