Creación de una familia basada en plano de trabajo

Se puede crear una familia que se hospede en el plano de trabajo activo. Puede ser muy útil en un entorno de proyecto y en una familia anidada en que quizá se deba colocar un subcomponente anidado en un plano concreto. Una familia no hospedada puede basarse en el plano de trabajo.

  1. Abra o cree una familia no hospedada.
    Nota: Los componentes no hospedados son los únicos que pueden convertirse en familias basadas en plano de trabajo. Las puertas y las ventanas, por ejemplo, son componentes hospedados en muros y por tanto no pueden basarse en planos de trabajo.
  2. En el Editor de familias, haga clic en la ficha Creargrupo Propiedades (Parámetros y categoría de familia).
  3. En el cuadro de diálogo Parámetros y categoría de familia, en Parámetros de familia seleccione Basado en plano de trabajo.
  4. Haga clic en Aceptar.
    Nota: Es factible que una familia se base en plano de trabajo y que siempre sea vertical. A continuación se ilustran ambos casos.

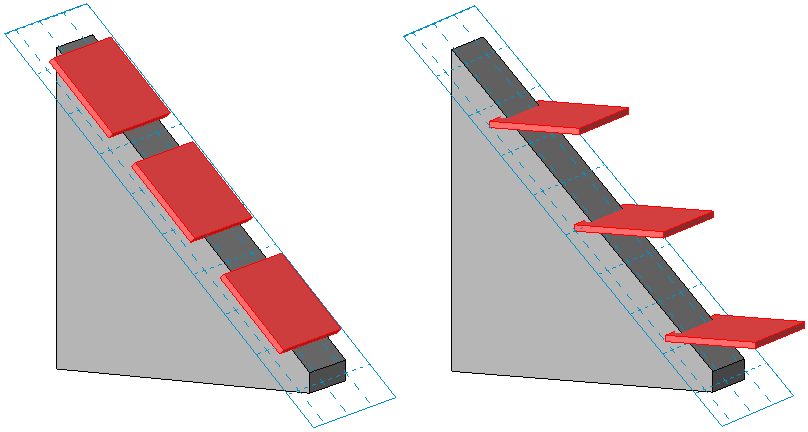

    En la familia anidada siguiente, la extrusión rectangular es un componente basado en plano de trabajo. En la parte izquierda, la extrusión se basa en plano de trabajo pero no siempre es vertical. En la parte derecha, la misma extrusión se vuelve a cargar en la familia tras haberla establecido en basada en plano de trabajo y siempre vertical.
