Creación de un perfil de muro cortina

Puede anidar un componente de detalle dentro de una familia de perfiles de barrido anfitriones (barridos de muro, impostas de cubierta, canalones y bordes de losa) y usar los pinzamientos de visibilidad para especificar cuándo se muestra en un proyecto el componente de detalle. Si el barrido se corta en el proyecto, el componente de detalle aparece según la configuración de visibilidad definida en el archivo de familia de barridos hospedados. También se puede hacer que varios componentes de detalle aparezcan a determinados niveles de visibilidad de un barrido hospedado de corte específico de la vista.

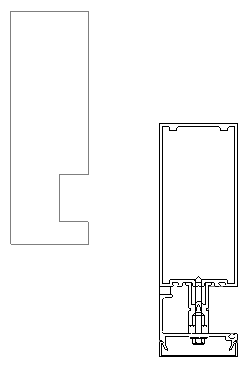

Ejemplo de montante de muro cortina con componente de detalle anidado

Consejo: Los detalles también se pueden importar, por ejemplo un archivo DWG, y aplicarles las mismas opciones de visibilidad.

Consulte también Anidación y compartición de familias de componentes.

Para cargar un componente de detalle

Para añadir el componente de detalle al barrido hospedado

Para especificar la visibilidad del componente de detalle

  1. Abra o cree una familia de barridos hospedados.
  2. Haga clic en la ficha Creargrupo Detalle(Componente de detalle).
  3. Haga clic en Sí para cargar una familia de componentes de detalle.
  4. En el cuadro de diálogo Cargar familia, seleccione una familia de componentes de detalle y haga clic en Abrir.
  5. Haga clic en la área de dibujo para añadir el componente de detalle a la familia de barrido hospedado.
  6. Si es preciso, alinee o acote para delimitar la ubicación del componente de detalle.
  7. Seleccione el componente de detalle anidado.
  8. Haga clic en la ficha Modificar | Elementos de detallegrupo Visibilidad (Configuración de visibilidad).
  9. En el cuadro de diálogo Configuración de visibilidad del elemento de familia, especifique el nivel de detalle (Bajo, Medio o Alto) y haga clic en Aceptar.

    Tras haberse cargado en un proyecto, el detalle de barrido anfitrión se muestra cuando se corta y en el nivel de detalle que se haya establecido.
