En este ejercicio, convertirá los muros exteriores existentes en muros cortina.
Objetivos
- Utilizar la herramienta Dividir para dividir el muro existente.
- Cambiar el tipo de muro a muro cortina.
- Crear un tipo de muro cortina y modificar el patrón de rejilla.
Creación de un muro cortina
- Abra el proyecto GSG_08_place_curtainwall.rvt.
- Compruebe que el plano de planta 01 - Nivel inferior esté abierto.
- Aplique zoom para ampliar la esquina nordeste del edificio.
- Haga clic en la ficha Modificar
grupo Modificar

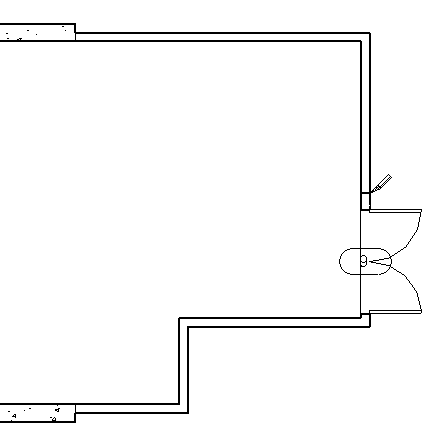

(Dividir elemento). - Haga clic en el muro este, justo encima de la puerta, para dividir el muro y pulse Esc dos veces.
- En la barra de herramientas de acceso rápido, haga clic en

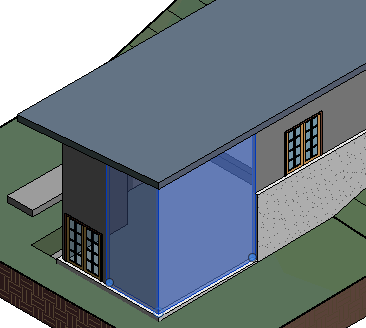

(Vista 3D por defecto). - Mantenga la tecla Ctrl pulsada y seleccione la parte del muro este y la parte adyacente del muro norte, tal y como se muestra. Haga clic en el borde del muro para seleccionar el elemento.
- En el selector de tipo, dentro de Muro cortina, haga clic en Escaparate.
- Mientras el muro cortina sigue seleccionado el área de dibujo, en la paleta Propiedades, haga clic en
(Editar tipo). - En el cuadro de diálogo Propiedades de tipo, haga clic en Duplicar.
- En el cuadro de diálogo Nombre, escriba Muro de casa y haga clic en Aceptar.
- En Patrón de rejilla vertical, para Espaciado, escriba 4'.
- En Patrón de rejilla horizontal, para Espaciado, escriba 4' y haga clic en Aceptar.

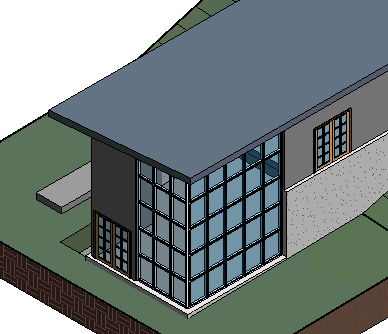

El nuevo espaciado se aplica a ambos muros cortina y este nuevo tipo pasa a formar parte del proyecto.
