Asignación de geometría de familia a subcategorías

Puede asignar varias partes de la geometría de familia a subcategorías dentro de la categoría de familia. Una subcategoría controla el grosor, el color y el patrón de línea y también el material de la geometría asignada a la misma, independientemente de la configuración de la categoría de familia. Al asignar porciones de la geometría de familia a varias subcategorías, puede mostrarlas con diferentes grosores, colores y patrones de línea, y también con diferentes asignaciones de material.

Ejemplo de familia de ventanas

Por ejemplo, en una familia de ventanas, podría asignar el marco, la hoja y los montantes a una subcategoría y el cristal a otra. Entonces podría asignar diferentes materiales (madera y cristal) a cada subcategoría para lograr el efecto siguiente.

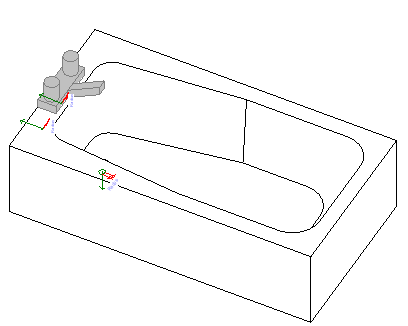

Ejemplo de familia de bañeras

Por ejemplo, en una familia de bañeras, podría asignar el grifo a una categoría y la bañera propiamente dicha a otra. Entonces podría asignar diferentes materiales a cada subcategoría para lograr el efecto siguiente.

Si no ha creado subcategorías o la familia no las contiene por defecto, puede crearlas en cualquier momento. Consulte Creación de subcategorías de familia.

Para asignar geometría de familia a una subcategoría

  1. En el Editor de familias, seleccione la geometría de familia que desee asignar a la subcategoría.
  2. En la paleta Propiedades, en Datos de identidad, seleccione un valor para Subcategoría.
  3. Haga clic en Aplicar.
