Especificación de presentación de un pilar estructural en una vista de plano

En familias de pilares, se puede seleccionar la opción Mostrar corte previo de familia en vistas de plano, en el cuadro de diálogo Parámetros y categoría de familia. Si selecciona esta opción y carga la familia en un proyecto, el pilar se muestra en la vista de plano con el plano de corte especificado en la vista de plano de la familia.

  1. Abra una familia de pilares o inicie una nueva.
  2. Haga clic en la ficha Creargrupo PropiedadesParámetros y categoría de familia.
  3. En el cuadro de diálogo Parámetros y categoría de familia, en Parámetros de familia, marque o desmarque el parámetro Mostrar corte previo de familia en vistas de plano.
    Si desea que el pilar se muestre en la vista de plano... Debe...
    según el plano de corte de la vista de plano del proyecto, desactivar el parámetro.
    de manera uniforme, sea cual sea el plano de corte de la vista de plano del proyecto, seleccionar el parámetro. El pilar se muestra con el plano de corte indicado en la vista de plano del Editor de familias.
  4. Haga clic en Aceptar.
  5. Guarde la familia de pilares.

    Tras cargar la familia en un proyecto, el pilar se muestra según las opciones de los parámetros especificados en el Editor de familias.

Ejemplo

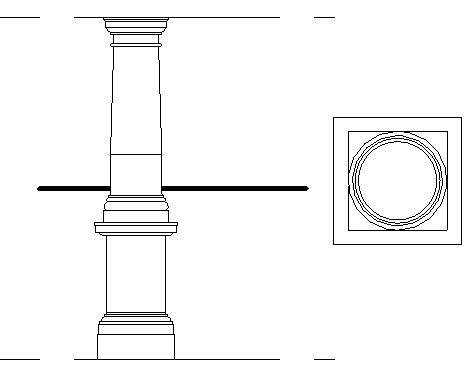

La imagen siguiente muestra una familia de pilares cargada en un proyecto con el parámetro "Mostrar corte previo de familia en vistas de plano" no seleccionado. Se ha añadido una línea horizontal para indicar el plano de corte de la vista de plano.

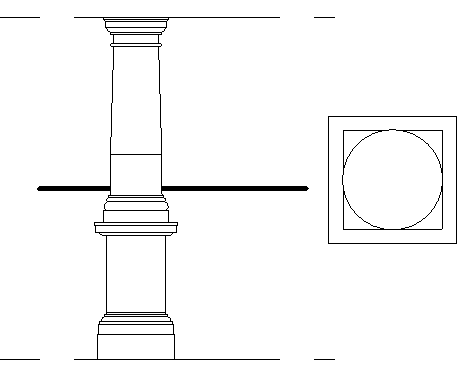

En la imagen siguiente, la familia de pilares se ha guardado con el parámetro "Mostrar corte previo de familia en vistas de plano" seleccionado. Se ha añadido una línea horizontal para indicar el plano de corte de la vista de plano. El plano de corte de la vista de plano del proyecto no afecta a la visualización del pilar.
