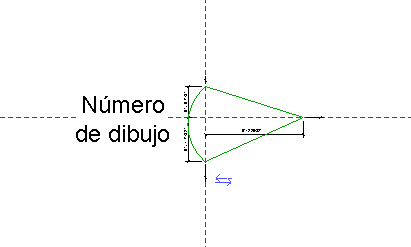

Puede configurar dos parámetros para el símbolo: Número de dibujo y Número de plano. Puede definirlos al colocar texto de etiqueta. El número de dibujo es el número de la vista en un plano. El número de plano es el número del plano de dibujo. Si añade estos parámetros a un símbolo, se cumplimentarán automáticamente cuando añada la vista en sección a un proyecto.
A continuación se describe un procedimiento general para crear una familia de extremos iniciales de sección. Los pasos pueden diferir según el propósito del diseño.
- Haga clic en
NuevoSímbolo de anotación. - En el cuadro de diálogo Abrir, seleccione Extremo de llamada.rft en la carpeta de plantillas (Metric Templates) y haga clic en Abrir.
- La plantilla de extremo inicial de sección incluye un extremo inicial predefinido. Puede utilizar este extremo inicial o hacer clic en la ficha Creargrupo Detalle
(Línea) para crear otro. - Si lo desea, añada texto al símbolo haciendo clic en el grupo Texto
(Texto). - Si es necesario, haga clic en
(Texto de etiqueta) para añadir texto al símbolo de Número de detalle o Número de plano. Para incluir el nombre de la vista con el extremo inicial de sección, elija el parámetro Nombre de vista. - En la barra de herramientas de acceso rápido, haga clic en
(Guardar). Revit LT guarda el archivo con la extensión RFA.
