Creación de una familia con componentes anidados y compartidos

Para crear una familia con componentes anidados y compartidos, comparta las familias antes de anidarlas en una familia anfitriona. No es esencial que se comparta la familia anfitriona.

Al crear una familia anidada con componentes compartidos, lo primero que debe decidirse es a qué categoría pertenecerá la familia anfitriona. Esta decisión conlleva implicaciones en lo referente a aplicación de etiquetas, creación de tablas de planificación y datos ODBC, como se explica a continuación.

Ejemplo de familia de ventanas

Supongamos que se crea una unidad de ventanas combinadas como familia compartida y anidada. La ventana central y de mayor tamaño se ha usado como familia anfitriona y las dos ventanas laterales se han anidado como familias compartidas. Se ha previsto construir in situ esta ventana mediante los subcomponentes, adquiridos por separado por el constructor. La familia se ha guardado con el nombre Triple_window.rfa.

Ventanas anidadas

Cuando la unidad combinada de arriba se carga en un proyecto, se etiqueta y se planifica, éste es el resultado:

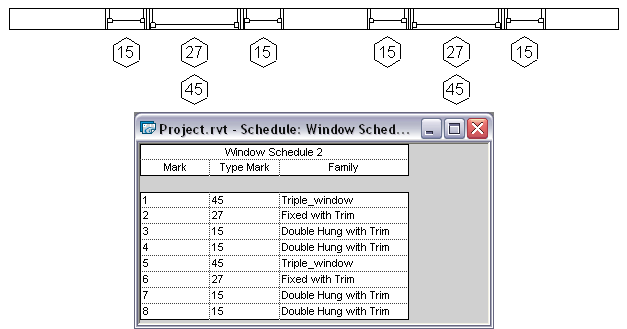

Familias compartidas y anidadas cargadas en un proyecto

Cada ventana se etiqueta y planifica por separado. Pero el nombre de la ventana combinada, Triple_window, figura con los subcomponentes. Esta ventana también representa la ventana principal del conjunto de tres ventanas.

En el ejemplo siguiente se ha creado la misma familia de ventana triple, pero con una familia de ventanas nueva como anfitriona, y la ventana fija y las ventanas de doble guillotina cargadas como familias compartidas. En las etiquetas y la planificación se observa la diferencia.

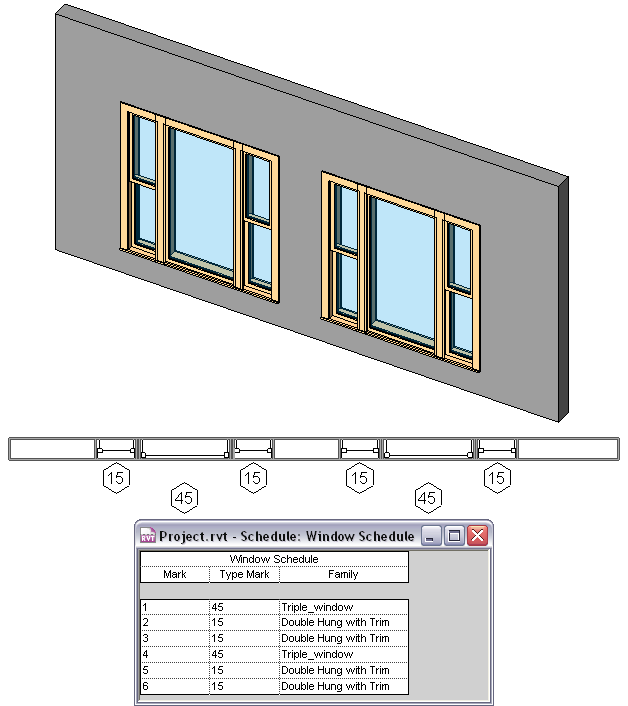

Familia de ventanas combinadas iniciada como familia nueva

En el ejemplo anterior se muestran las tablas de planificación de la familia anfitriona de los tres subcomponentes de ventana. Si el propósito del diseño es otro, siga el ejemplo anterior, en el cual la familia anfitriona la constituye uno de los subcomponentes.

Ejemplo de unidad de aseo

Supongamos que se crea un aseo como familia compartida y anidada. El inodoro se usa como familia anfitriona y el urinario y el lavabo se anidan como familias compartidas. La familia se guarda como mens_bathroom.rfa

Urinario y lavabo anidados

Cuando el aseo mostrado arriba se carga en un proyecto y se planifica, éste es el resultado:

Familias compartidas y anidadas cargadas en un proyecto

Observe que cada urinario y cada lavabo se planifica por separado. Pero la unidad mens_bathroom figura con los subcomponentes.

Para compartir una familia antes de anidarla

  1. Abra una familia que se vaya a compartir y haga clic en la ficha Creargrupo Propiedades (Parámetros y categoría de familia).
    Atención: Las familias de anotaciones, perfiles e in situ no pueden compartirse.
  2. En el cuadro de diálogo Parámetros y categoría de familia, en Parámetros de familia, seleccione Compartido.

    Si bien casi todas las familias se pueden definir como compartidas, esto sólo resulta pertinente cuando una familia se anida en otra y se carga en un proyecto.

  3. Haga clic en Aceptar.
  4. Guarde y cierre la familia.

Para anidar familias compartidas en una familia anfitriona

  1. Abra la familia anfitriona o inicie una nueva.
  2. Abra las familias que quiere anidar y compártalas.
  3. Cargue y coloque un componente anidado en la familia anfitriona.
  4. Repita este proceso con cada componente compartido.
  5. Guarde la familia.
