Modifique componentes de escalera mediante las herramientas de edición comunes, como Mover, Rotar, Copiar o Alinear.
Utilice las herramientas de edición comunes para modificar un montaje de escaleras o un determinado componente de escalera. Por ejemplo, puede utilizar el comando Mover para reubicar toda una escalera o usar el comando Rotar para cambiar la posición horizontal de un tramo. Estas herramientas están disponibles para editar toda la escalera en el modo de proyecto, pero para utilizar estas herramientas de edición en un componente de escalera, primero es necesario editar el montaje de escalera. Para obtener información sobre las herramientas de edición comunes, consulte los procedimientos descritos en Mover elementos.
- Utilizar una herramienta de edición, como Mover, no cambiará la elevación de base ni la elevación superior de una escalera, pero recolocará los puntos de inicio y fin de la escalera dentro del nivel.
- Cambiar la elevación de un descansillo cambiará el número de contrahuellas de los tramos conectados para mantener la altura correcta de la escalera entre planta y planta.
- Si se suprime un tramo que está conectado con un descansillo automático, el descansillo se convertirá en un boceto.
- Suprimir un tramo o descansillo eliminará el componente y los elementos con anfitrión, como los soportes, las huellas/contrahuellas y las barandillas.
Consejos sobre el uso de las herramientas de edición en montajes de escaleras

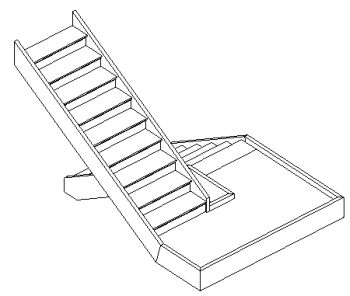

Desplazamiento de un tramo conectado
- Seleccione la escalera y haga clic en la ficha Modificar | Escaleras
grupo Editar
Editar escaleras. - Seleccione el tramo que desee mover.
- En el grupo Modificar, haga clic en

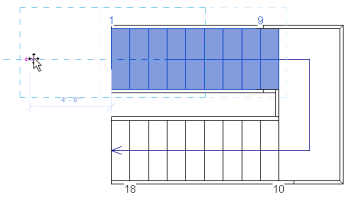

(Mover). Nota: También se puede mover el componente arrastrándolo, pero la herramienta Mover permite mayor precisión en el control. - Haga clic para introducir el punto inicial del desplazamiento.
- Mueva el cursor hacia la dirección en que desee desplazar el componente.

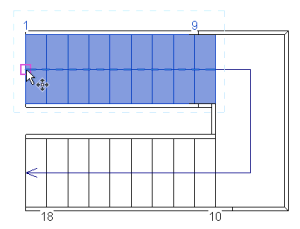

- Haga clic para volver a colocar el elemento.

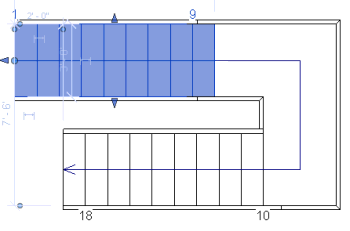

La elevación de base y la elevación superior de la escalera se mantienen, pero la forma del descansillo automático se ajusta para adaptarse a la nueva posición inicial del tramo.Nota: La forma de los componentes de descansillo creados por boceto no se adapta automáticamente. Es necesario editar el boceto para ajustar la forma del descansillo.
