Bordes de losa del suelo

Para agregar bordes de losa se deben seleccionar los bordes horizontales de los suelos. También se pueden seleccionar líneas de modelo.

1. Haga clic en (Suelo: borde de losa).

   ¿Dónde está?

   • Ficha Arquitecturagrupo Construirmenú desplegable Suelo (Suelo: borde de losa)
2. Resalte los bordes horizontales de los suelos y haga clic para colocar un borde de losa.

   También se puede hacer clic en las líneas de modelo. Cuando hace clic en los bordes, Revit LT los considera como si fueran un borde de losa continuado. Si los segmentos del borde de losa coinciden en las esquinas, forman bisel.

3. Para finalizar el borde de la losa actual, haga clic en la ficha Modificar | Colocar borde de losa grupo Colocación Reiniciar borde de losa.
4. Para comenzar con otro borde de losa, desplace el cursor hasta un nuevo borde y haga clic para colocarlo.
5. Para finalizar la colocación de los bordes de losa, haga clic en la ficha Modificar | Colocar borde de losa grupo Seleccionar Modificar.

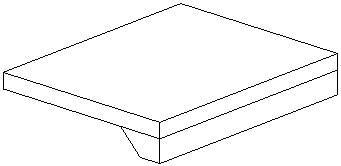

   Losa agregada a suelo

Consejos

• Puede colocar bordes de losa en vistas 2D (como vistas de plano o sección) o vistas 3D. Recurra a la barra de estado para buscar referencias válidas. Por ejemplo, si coloca un borde de losa en un suelo, la barra de estado puede mostrar: Suelos : Suelo básico : Referencia.
• Cuando vaya a colocar un borde de losa en sección, coloque el cursor cerca de las esquinas del suelo para resaltar la referencia.
