- Nivel (para vistas 3D)
- Profundidad/Altura
- Restricción superior
- Altura desconectada
Cuando se crea un muro (un muro arquitectónico o un muro estructural), puede especificar las propiedades siguientes en la barra de opciones:
Junto con Restricción de base, estas propiedades controlan si el muro se dibuja desde un nivel especificado hacia arriba o hacia abajo, la altura del muro, y si su altura cambiará cuando se desplace su restricción de base o su restricción superior.
Cuando se crea un muro en una vista de plano, Restricción de base es el nivel asociado con la vista. Cuando se crea un muro en una vista 3D, se utiliza la opción Nivel en la barra de opciones para especificar el nivel que se desea utilizar para el valor Restricción de base del muro.

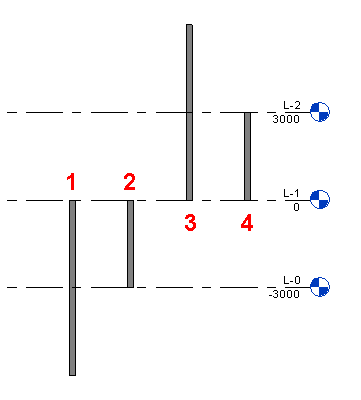

En la imagen siguiente se muestra una vista en sección de cuatro muros creados con diferentes parámetros de altura/profundidad con un valor de Restricción de base de L-1 (Nivel 1). En la tabla siguiente se muestran las propiedades de cada muro.
| Propiedad | Muro 1 | Muro 2 | Muro 3 | Muro 4 |
|---|---|---|---|---|
| ¿Estructural? | Sí | Sí | No (muro de partición) | No (muro de partición) |
| Profundidad/Altura | Profundidad | Profundidad | Altura | Altura |
| Restricción de base/Nivel | L-1 | L-1 | L-1 | L-1 |
| Desfase de base | -6000 | -3000 | 0 | 0 |
| Restricción superior | Hasta nivel: L-1 | Hasta nivel: L-1 | No conectada | Hasta nivel: L-2 |
| Altura desconectada | 6000 |
