Utilice las herramientas Recortar y Extender para aplicar la acción deseada a uno o varios elementos en un contorno definido por el mismo tipo de elemento. También puede extender elementos no paralelos desde una esquina, o recortarlos desde una esquina si intersecan. Cuando selecciona un elemento para recortarlo, la posición del cursor indica la parte del elemento que desea conservar.
Estas herramientas son aptas para muros, líneas, vigas o tornapuntas.
Para recortar o extender elementos
- Realice uno de estos procedimientos:
Si desea… Debe… recortar o extender dos elementos seleccionados en una esquina hacer clic en la ficha Modificar
grupo Modificarmenú desplegable Recortar
(Recortar/Extender a esquina). Seleccione cada uno de los elementos.
Cuando selecciona un elemento que debe recortarse para conformar una esquina, no olvide hacer clic en la parte del elemento que desea conservar.
recortar o extender un elemento hasta un contorno definido por otro elemento hacer clic en la ficha Modificar
grupo Modificarmenú desplegable Recortar
(Recortar/Extender elemento simple). Seleccione la referencia que se debe usar como contorno. A continuación, seleccione el elemento que recortar o extender.
Si este elemento sobrepasa el contorno (o una proyección), se conserva la parte en que se haga clic. La parte que queda fuera del contorno se recorta.
recortar o extender un elemento hasta un contorno definido por otro elemento hacer clic en la ficha Modificar
grupo Modificarmenú desplegable Recortar
(Recortar/Extender varios elementos). Seleccione la referencia que se debe usar como contorno. A continuación, seleccione los elementos que desea recortar o extender.
En cualquier elemento que sobrepase el contorno, se conserva la parte en que se haga clic. La parte que queda fuera del contorno se recorta.
recortar un elemento entre dos puntos haga clic en la ficha Modificar grupo Modificar
(Dividir elemento). En la barra de opciones, seleccione Suprimir segmento interno. Haga clic en 2 puntos del elemento para definir los contornos deseados. El segmento interno se suprime y el resto de partes se conservan. Consulte División de elementos. - Siga recortando o extendiendo los elementos con la opción seleccionada actualmente o seleccione otra opción. Nota: También puede seleccionar otra opción de Recortar o Extender en cualquier momento mientras la herramienta está activa. Con ello, también se borra cualquier selección inicial realizada con la opción anterior.
- Para salir de la herramienta, pulse ESC.
Vista previa de la herramienta Recortar/Extender a esquina
Resultado de la operación efectuada con Recortar/Extender a esquina.

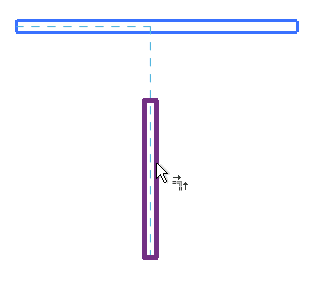

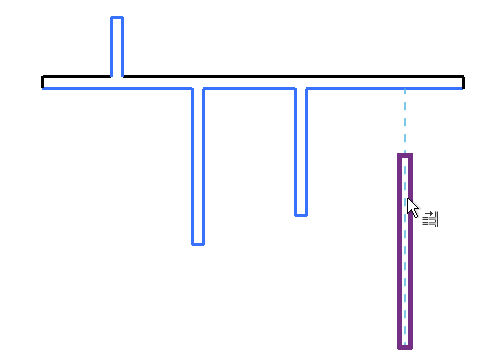

Vista previa de la opción Recortar/Extender elemento simple con el muro horizontal seleccionado como contorno.

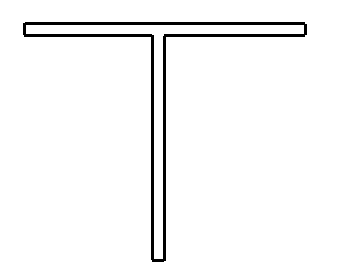

Resultado de la operación efectuada con Recortar/extender elemento simple

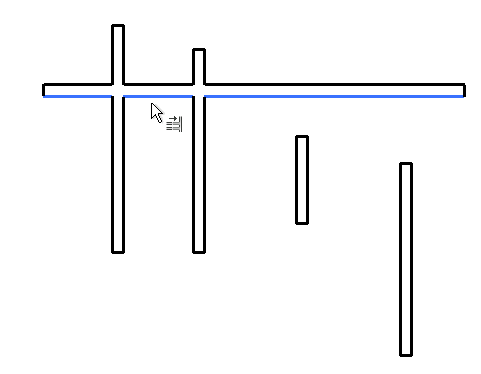

Vista previa de la opción Recortar/Extender a varios elementos con muro horizontal seleccionado como contorno
Resultado de hacer clic en el muro vertical más a la izquierda por encima del contorno, de hacer clic cerca de los dos muros por debajo del contorno y resaltar el muro de la derecha
