Revit LT permite controlar el aspecto de los componentes estructurales de hormigón que se encuentran en estado oculto en una vista. Los parámetros de Vista citados a continuación controlan la visualización de las líneas invisibles de elementos de muros, suelos, estructuras, pilares y cimentación:
- Disciplina
Este parámetro debe definirse en Estructura si desea que las líneas invisibles se representen como ocultas.
- Estilo visual
Al configurar Gráficos de modelo con una de las opciones Oculto o Sombreado, las líneas invisibles se representan como ocultas.
Nota: El patrón de las líneas ocultas se configura en el cuadro de diálogo Visibilidad/Gráficos. Consulte GUID-62EE20DA-E773-4049-B90C-38EAC5FE1814.htm#WS46B90C3CB2C58CAD922804FC7FA4315F-7F7D.

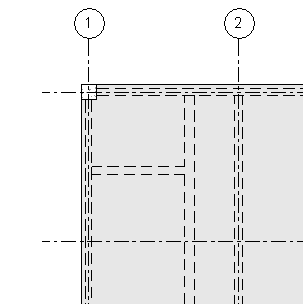

Plano de forjado y vigas estructurales en la estructura de muros de hormigón
