Después de colocar un muro, es posible modificar sus restricciones superior y de base iniciales mediante el enlace de su parte superior o base a otro elemento situado en el mismo plano vertical. El otro elemento puede ser un suelo, una cubierta, un techo, un plano de referencia u otro muro situado directamente encima o debajo. La altura del muro aumenta o disminuye según sea necesario para ajustarse al contorno representado por el elemento asociado.

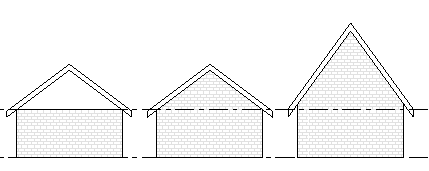

Al enlazar un muro a otro elemento, es posible evitar la necesidad de editar manualmente el perfil del muro al cambiar el diseño. En el ejemplo siguiente, la imagen de la izquierda muestra una cubierta colocada sobre muros que se han dibujado con una restricción superior de nivel 2. La imagen central muestra el efecto de enlazar los muros a la cubierta. La imagen de la derecha muestra cómo el perfil del muro cambia en consecuencia al modificar la inclinación transversal de la cubierta enlazada.
Efecto de enlazar muros a una cubierta
Tenga en cuenta las pautas siguientes:
- Las partes superiores de los muros se pueden enlazar a planos de referencia que no sean verticales.
- Si la parte superior de un muro está enlazada a un plano de referencia, enlazarla a un segundo la desenlaza del primer plano.
- Es posible enlazar los muros que son paralelos en el mismo plano vertical; es decir, los muros que se encuentran justo encima o debajo del otro.
Para enlazar muros a otros elementos
- En el área de dibujo, seleccione uno o más muros que desee enlazar a otros elementos.
- Haga clic en la ficha Modificar | Muros
grupo Modificar muro
Enlazar parte superior/base. - En la barra de opciones, para Enlazar muro, seleccione Parte superior o Base.
- Seleccione los elementos a los que desee enlazar el muro.
Para desenlazar muros de otros elementos
- En el área de dibujo, seleccione los muros que desee desenlazar.
- Haga clic en la ficha Modificar | Murosgrupo Modificar muro
Desenlazar parte superior/base. - Seleccione los elementos individuales de los que desee desenlazar los muros. Si desea desenlazar los muros seleccionados de todos los elementos a la vez (o si no está seguro de qué elementos están enlazados), haga clic en Desenlazar todo en la barra de opciones.
