Hay varios términos específicos del procedimiento de dibujo de bocetos en Revit LT:
- Dibujo de bocetos es el procedimiento utilizado para dibujar elementos en Revit LT.
- Elementos basados en bocetos son los creados habitualmente en el modo de boceto; entre éstos se incluyen suelos, techos y extrusiones. También hay elementos (por ejemplo, muros) que se dibujan como bocetos, pero no requieren el uso del modo de boceto.
- Modo de boceto es un entorno en Revit LT que permite crear bocetos de elementos cuyo tamaño o forma no se puede determinar automáticamente, por ejemplo, al crear una cubierta o un suelo (o al editar un boceto de uno de esos elementos). Cuando se activa el modo de boceto, la cinta de opciones muestra las herramientas necesarias para el tipo de boceto que se va a crear o editar.
- Todos los elementos que forman un elemento basado en boceto (por ejemplo, una cubierta) constituyen el boceto.

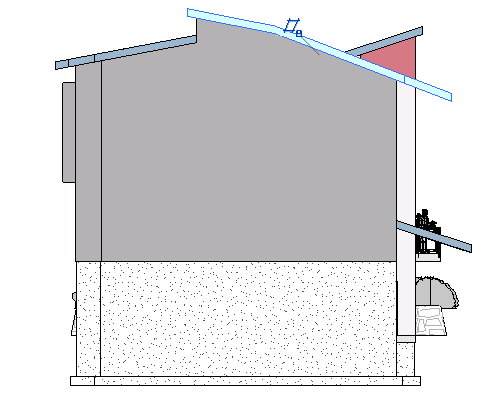

Por ejemplo, en la imagen siguiente se ha seleccionado una cubierta basada en boceto.
En este ejemplo, al seleccionar la cubierta (creada por extrusión), puede hacer clic en la ficha Modificar | Cubiertas
grupo Modo

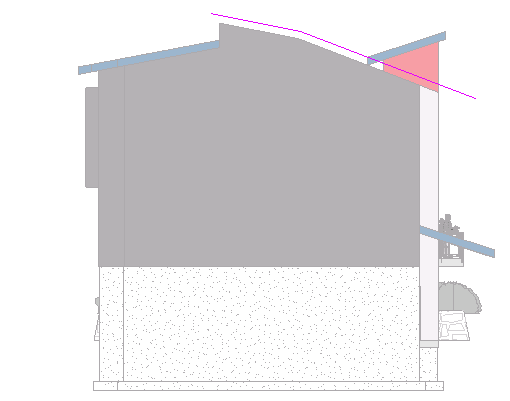

(Editar perfil), para abrir el boceto (líneas rosas en la imagen siguiente) en modo de boceto. Para una cubierta creada por perímetro, seleccione la cubierta y haga clic en la ficha Modificar | Cubiertasgrupo Modo
(Editar perímetro). Aquí se pueden editar los elementos individuales del boceto. Las herramientas disponibles en el modo de boceto varían según el tipo de elemento que se edite.
