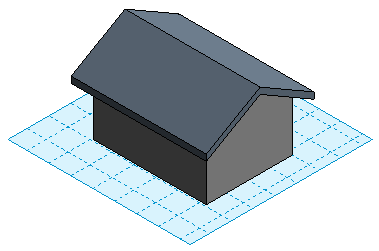

Definición y visualización de planos de trabajo

Para definir el plano de trabajo de una vista

  1. En la cinta de opciones, haga clic en (Definir).

      ¿Dónde está?

    • Ficha Arquitecturagrupo Plano de trabajo (Definir)
    • Editor de familias: ficha Creargrupo Plano de trabajo (Definir)
  2. En el cuadro de diálogo Plano de trabajo, en Especificar un nuevo plano de trabajo, seleccione una de estas opciones:
    • Nombre. Elija un plano de trabajo disponible en la lista y haga clic en Aceptar.

      La lista incluye niveles, rejillas y planos de referencia con nombre.

    • Seleccionar un plano. Revit LT crea un plano coincidente con el seleccionado. Seleccione esta opción y haga clic en Aceptar. A continuación, mueva el cursor sobre el área de dibujo para resaltar los planos de trabajo disponibles y haga clic para seleccionar el plano deseado.

      Puede seleccionar cualquier plano que se pueda acotar: caras de muro, caras en modelos vinculados, caras de extrusión, niveles, rejillas y planos de referencia.

    • Seleccionar una línea y utilizar plano de trabajo en que se creó. Revit LT crea un plano que es coplanar con el plano de trabajo de la línea seleccionada. Seleccione esta opción y haga clic en Aceptar. A continuación, mueva el cursor sobre el área de dibujo para resaltar las líneas disponibles y haga clic para seleccionar una de ellas.
  3. Si el plano seleccionado es perpendicular a la vista actual, se abre el cuadro de diálogo Ir a la vista: Seleccione una vista y haga clic en Abrir vista.
