- Para definir la forma de un muro que no es horizontal ni vertical en la vista de plano, se recomienda dibujar una sección paralela al muro antes de crear un boceto de alzado. Se abrirá el cuadro de diálogo Ir a la vista. Revit propone la vista en sección como la óptima para la edición del boceto.
- Al editar un perfil de alzado de un muro enlazado a otro elemento, el muro recupera temporalmente el tamaño y la altura originales. Así, si edita el perfil de un muro enlazado a una cubierta, el muro adopta la altura independiente establecida antes de enlazarlo a la cubierta. Como resultado, puede que el muro no tenga la altura correcta para editar el perfil de alzado. Para cambiar la altura desconectada, haga clic en la paleta Propiedades.
Cuando edite el perfil de alzado tenga en cuenta que, una vez acabado el boceto, las partes superior e inferior del muro sólo se enlazan en los puntos donde las líneas horizontales coinciden con los planos de referencia.

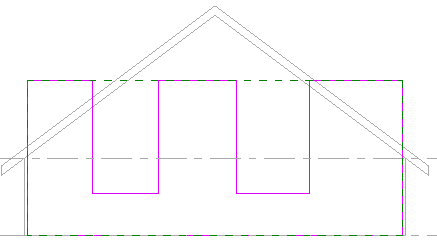

Boceto de perfil de muestra. Las líneas superiores del boceto coinciden con los planos de referencia.

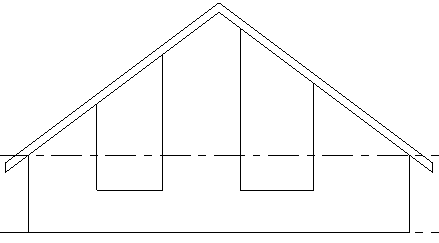

Muro finalizado enlazado a cubierta. No se han enlazado las líneas horizontales no coincidentes del boceto.
