Ejemplos de autodetectar

La función de detección automática ajusta automáticamente el modelo analítico al crearse los siguientes elementos estructurales dentro de un proyecto:

  1. Vigas

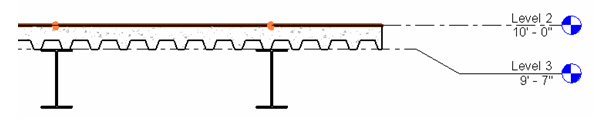

    Durante la creación, los planos de proyección de viga a forjado estructural correspondientes se adaptan a la proyección vertical de la viga (parámetros de modelo analítico) con el parámetro Autodetectar configurado, como se muestra a continuación:

  2. Pilares

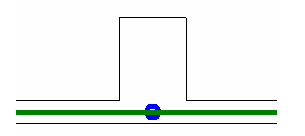

    Durante la creación, la función de detección automática coloca en el mismo plano el modelo analítico de pilares y muros.

  3. Muros y forjados estructurales

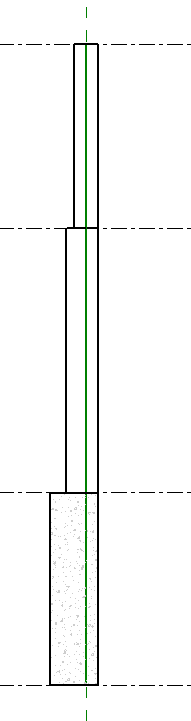

    Durante la creación, la función de detección automática alinea los planos horizontal y vertical de proyección analítica de muros, aunque haya diferencias de grosor de muros o ubicación de planos de proyección.

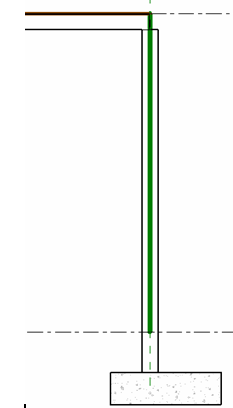

    Si se unen un muro y un suelo, el plano superior o inferior del modelo analítico del muro coincidirá con el modelo analítico del suelo.

    Si un muro tiene una parte que se extiende más allá de la cubierta (conocida como parapeto), es posible especificar en el modelo analítico del muro la exclusión de las cargas que se extiendan por encima de un nivel con elementos de armazón.

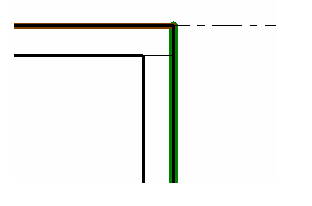

    Si el borde analítico del suelo coincide con el modelo analítico del muro o de la viga, el exterior del muro se puede definir como el plano de proyección analítica. También es posible recortar el borde hasta el modelo físico/analítico del suelo, como muestra esta ilustración:
