Colocación de cargas lineales en un marco inclinado

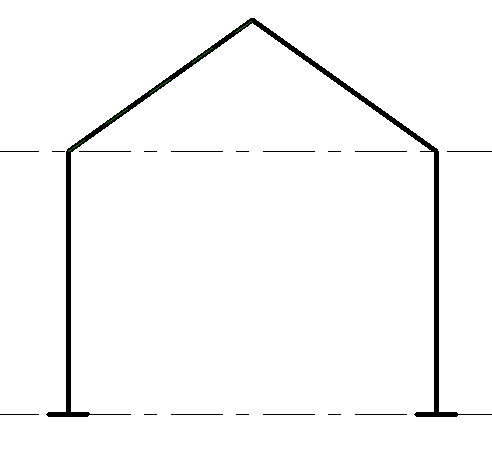

En este ejemplo se utiliza un marco inclinado:

Defina el plano de trabajo

Añada una carga lineal a la pendiente utilizando el plano de trabajo actual

Añada una carga lineal perpendicular al elemento vertical del marco, mediante Carga lineal hospedada

1. Seleccione la ficha Estructuragrupo Plano de trabajo Plano de referencia.
2. Dibuje un plano de referencia, como se muestra.

3. Haga clic en la ficha Estructuragrupo Plano de trabajo Definir.
4. En el cuadro de diálogo Plano de trabajo, haga clic en Seleccionar un plano.
5. En el área de dibujo, seleccione el plano de referencia. El plano de trabajo queda definido en el ángulo de la pendiente del marco.

6. Haga clic en la ficha Analizargrupo Cargas Cargas.
7. Haga clic en la ficha Modificar | Colocar cargasgrupo Cargas Carga lineal.
8. En la paleta Propiedades, seleccione un valor para Caso de carga. Para obtener información sobre casos de carga, consulte Adición de un caso de carga o naturaleza de carga.
9. Para el parámetro Orientar a, seleccione Plano de trabajo.
10. Utilice el siguiente procedimiento para crear la carga lineal:
    • Seleccione el punto final del elemento situado en la base de la pendiente.
    • Seleccione el punto final del elemento situado en la parte superior de la pendiente.

11. Haga clic en la ficha Estructuragrupo Plano de trabajo Definir.
12. En el cuadro de diálogo Plano de trabajo, haga clic en Seleccionar un plano.
13. Seleccione el plano de referencia nuevo.
14. Haga clic en la ficha Analizargrupo Cargas Cargas.
15. Haga clic en la ficha Modificar | Colocar cargasgrupo Cargas Carga lineal hospedada.
16. En la paleta Propiedades, indique un valor de Caso de carga. Para obtener información sobre casos de carga, consulte Adición de un caso de carga o naturaleza de carga.
17. Seleccione un valor para Orientar a.
18. Seleccione el elemento vertical.

    La carga lineal se añade en posición perpendicular al elemento vertical, en la dirección X positiva, y se crea utilizando el plano de trabajo del anfitrión.
