Utilice el siguiente procedimiento para especificar si una unión de muros se limpia y la manera en que debe limpiarse en una vista de plano.
- Haga clic en la ficha Modificar
grupo Geometría
(Uniones de muros). - Coloque el cursor sobre la unión de muros y haga clic en el cuadrado gris que aparecerá.
- En la barra de opciones, para Visualizar, seleccione una de las opciones siguientes:

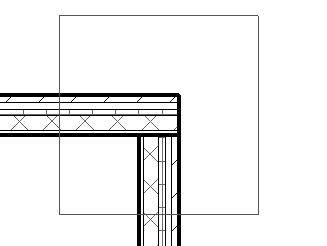

- Limpiar unión. Muestra una unión suave. Cuando se selecciona la unión para su edición, aparecen líneas sólidas temporales que indican dónde terminan realmente las capas de los muros, como se muestra a continuación. Estas líneas desaparecen cuando se sale de la herramienta Uniones de muros y no se imprimen.
- No limpiar unión. Muestra los extremos de los muros con tope, como se muestra a continuación.
- Usar parámetro de vista. Limpia las uniones de muros de acuerdo con la propiedad de ejemplar Visualización de unión de muros de la vista (consulte Propiedades de la vista). Esta propiedad controla si la unión se aplica a todos los tipos de muro o solo a los muros del mismo tipo.
- Limpiar unión. Muestra una unión suave. Cuando se selecciona la unión para su edición, aparecen líneas sólidas temporales que indican dónde terminan realmente las capas de los muros, como se muestra a continuación. Estas líneas desaparecen cuando se sale de la herramienta Uniones de muros y no se imprimen.
- Para salir de la herramienta, haga clic en Modificar.
