- Dibuje un muro compuesto y colóquele una inserción.
- En la barra de controles de vista, haga clic en
(Nivel de detalle)
Alto para que sean visibles las capas del muro. - Seleccione el muro y, en la paleta Propiedades, haga clic en
(Editar tipo). - Para Envolvente en inserciones, seleccione Ambas.
- Haga clic en Aceptar.
- Haga clic en la ficha Anotargrupo Cota
(Alineada). - En la barra de opciones, seleccione Lados del núcleo.
- Seleccione el contorno del núcleo exterior como la referencia de la cota.

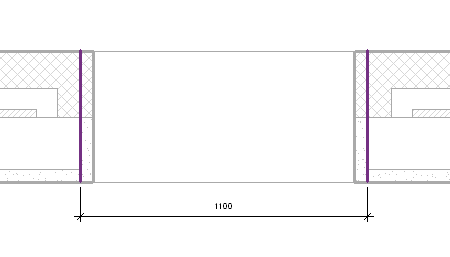

Referencias de cota para inserción perpendicular

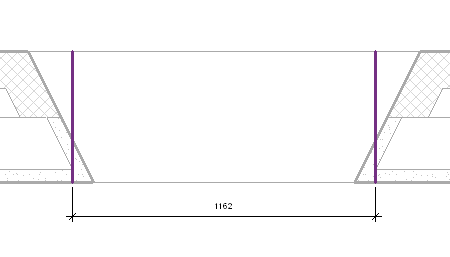

Referencias de cota para inserción no perpendicular
