Modificación de perfiles de alzado de muros estructurales

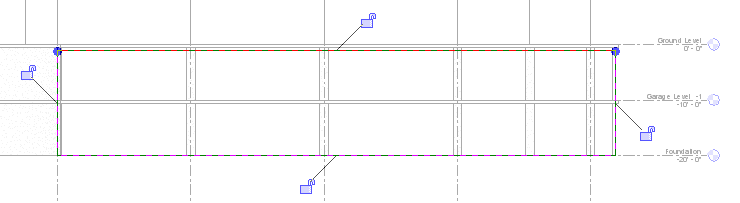

1. Seleccione un muro en el área de dibujo.
2. Haga clic en la ficha Modificar | Murosgrupo ModoEditar perfil.

   Si selecciona un muro en una vista de plano, se abrirá el cuadro de diálogo Ir a la vista. Seleccione una vista de alzado y elija Abrir vista.

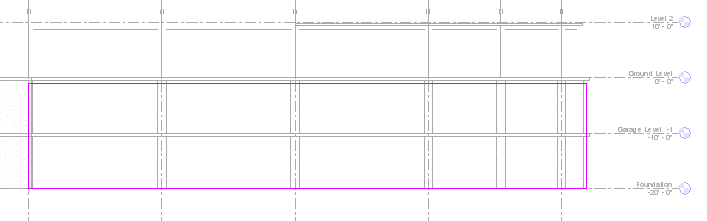

   Muro mostrado como líneas de modelo

3. Edite el muro a su conveniencia:
   • Suprima las líneas y luego haga un boceto con una forma completamente distinta.
   • Divida las líneas y añada arcos.
   • Dibuje huecos o agujeros.

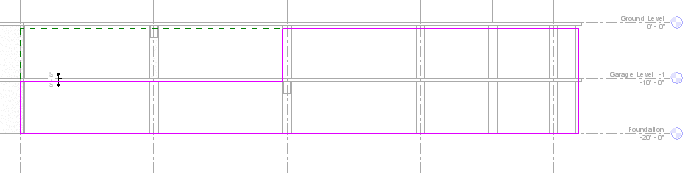

     Muro modificado

   Consejo: Mientra edita el rectángulo, aparecen planos de referencia para indicar la forma y el tamaño originales del muro. Si las líneas del boceto se ajustan mediante forzado de cursor a los planos de referencia, los puntos finales de las líneas se alinean automáticamente con los niveles, a menos que se desbloqueen expresamente. Si desbloquea las líneas del boceto, puede modificarlas al margen de los planos de referencia. Si sale del modo de boceto mientras las líneas del boceto están alineadas, al mover el pinzamiento de la referencia, las líneas del boceto se desplazarán con él.



   Líneas de boceto desbloqueadas

4. Haga clic en la ficha Modificar | Muros > Editar perfilgrupo ModoFinalizar modo de edición.


   Muro modificado mostrado en 3D

Nota: Si desea restablecer la forma original de un perfil de muro editado, seleccione el muro y haga clic en la ficha Modificar | Murosgrupo ModoRestablecer perfil.
