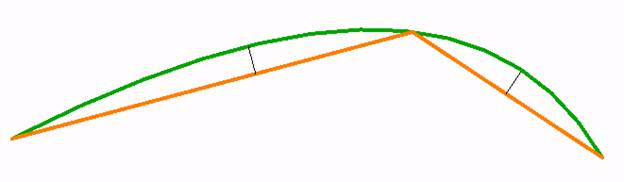

Desfase discreto máximo: este parámetro limita la distancia entre una curva suave y un segmento de línea. Por ejemplo, la distancia entre las líneas anaranjadas y las verdes debajo no sobrepasará el valor definido en este parámetro.
Curva aproximada: si está seleccionado este parámetro, Revit crea segmentos basados en los valores Desfase discreto máximo y Usar puntos duros.

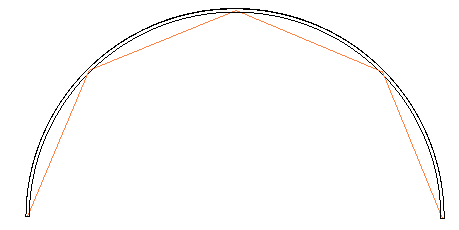

Modelo analítico de viga curva con el parámetro Curva aproximada seleccionado.
Usar puntos duros: los puntos duros son ubicaciones de la viga curva en contacto con otros elementos estructurales. Al seleccionar este parámetro, se fuerza la presencia de puntos de nodo del modelo analítico segmentado, en los extremos de los elementos enlazados a la viga curva. Si se anula la selección, los modelos analíticos de las vigas enlazadas a la viga curva segmentada se pueden alargar o acortar para hacer contacto con el modelo segmentado y los resultados pueden ser inexactos.

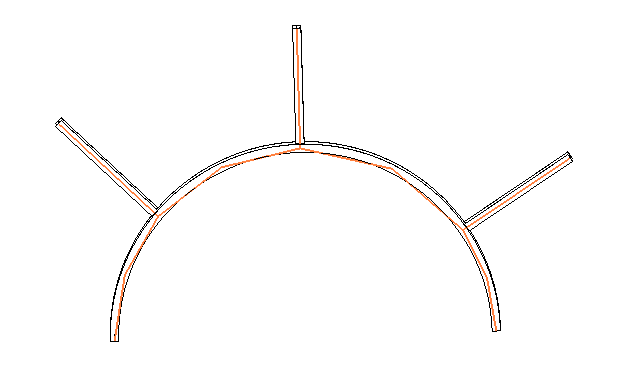

Modelo analítico de viga curva con puntos duros.
