Métodos de ajuste de tamaño de tuberías hidrónicas

Revit proporciona dos métodos de medición estándar para ajustar el tamaño de tuberías:

Las opciones del cuadro de diálogo Cambio de tamaño de tubería permiten seleccionar el método en sí (seleccione Solo) o en combinación con el otro (seleccione Y u O).

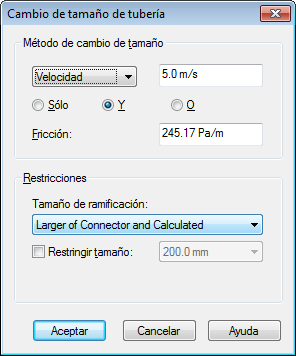

Método de cambio de tamaño - Fricción

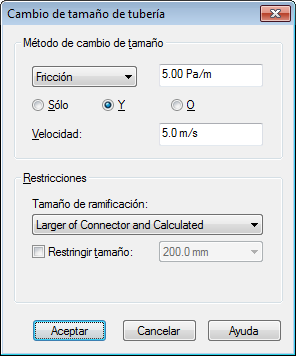

Método de cambio de tamaño - Velocidad

Si se selecciona Y, el tamaño de la tubería debe cumplir con los valores de Fricción y de Velocidad. Si selecciona O, el tamaño de la tubería debe cumplir solo con una de estas reglas. Las siguientes curvas muestran la diferencia entre el uso de las opciones O e Y:

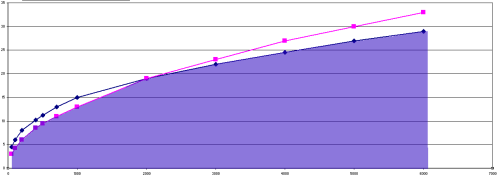

Método de cambio de tamaño de Fricción () Y Velocidad () de la tubería

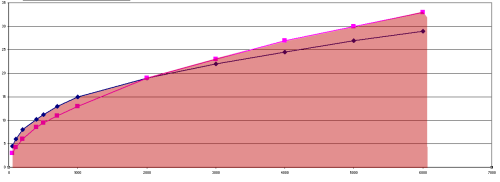

Método de cambio de tamaño de Fricción () o Velocidad () de la tubería

¿Cómo afecta la velocidad al ruido y la erosión?

La velocidad puede aumentar si las horas de funcionamiento se reducen y los criterios de erosión se mantienen según la tabla siguiente.

Horas (al año) Velocidad (FPS)
1500 1
2000 14
3000 13
4000 10
6000 Conexión
