Puede visualizar los resultados para un caso de carga, una combinación de carga o una envolvente de caso de carga predefinida.
Tipos de resultados para análisis estáticos
- Reacciones
- Esfuerzos (FX, FY y FZ)
- Momentos (MX, MY y MZ).
- Desplazamientos (UX, UY y UZ)
- Rotaciones (RX, RY y RZ)
- Resultados para armaduras (vigas, pilares y tornapuntas)
- Esfuerzos: Fx, Fy y Fz
- Momentos: Mx, My y Mz
- Desplazamientos (UX, UY y UZ)
- Tensiones: tensiones normales extremas, tensiones axiles (solo esfuerzo), tensiones de flexión extremas(solo momento)
- Resultados para paneles (elementos superficiales) como muros, plantas y losas de cimentación
- Esfuerzos: (esfuerzo de membrana) Nxx, (esfuerzo de membrana) Nyy, (esfuerzo cortante) Qxx y (esfuerzo cortante) Qyy
- Momentos: Mxx y Myy
- Desplazamientos: (Ux, Uy y Uz).
- Tensiones: Sxx (máximo absoluto), Sxy (máximo absoluto), Syy (máximo absoluto), Txx (cortante - capa intermedia) y Tyy (cortante - capa intermedia)
- Deformación
Nota: Para los paneles solo se puede mostrar un tipo de resultado a la vez.

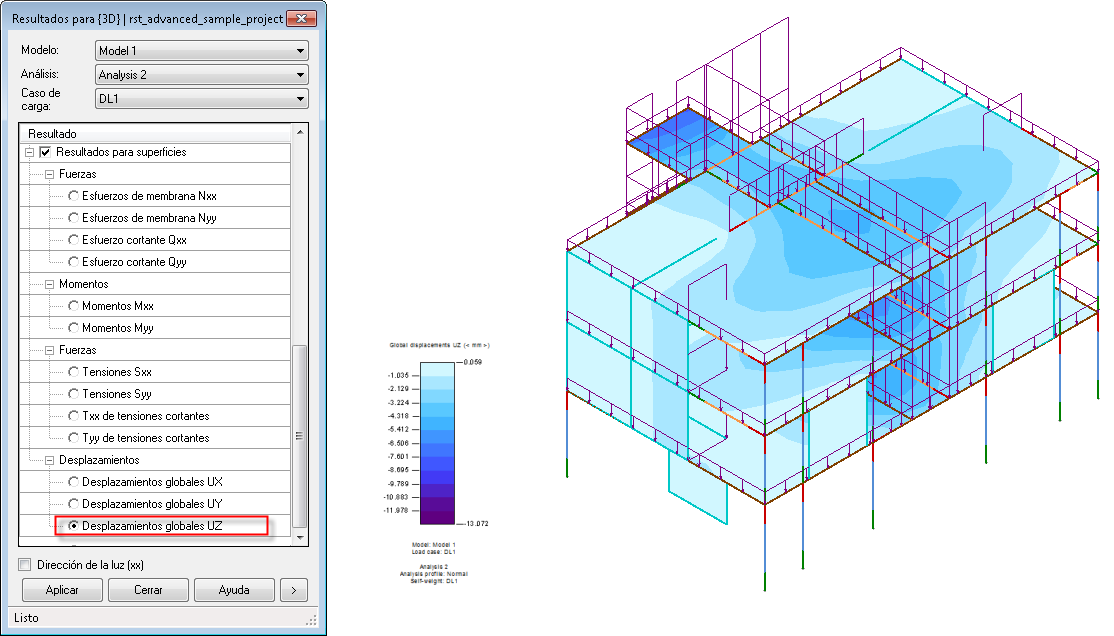

Ejemplo de desplazamientos globales en la vista analítica 3D
