Trabajo con conectores

Se pueden colocar conectores mediante uno de estos métodos:

• Colocar en cara

  Esta opción (Bucle de borde centrado=verdadero) mantiene su punto en el centro del bucle de borde. En la mayoría de los casos, éste es el método preferible para colocar un conector. Generalmente, la opción Colocar en cara es más sencilla de usar y resulta adecuada para la mayor parte de los casos.

• Colocar en plano de trabajo

  Esta opción permite colocar un conector en un plano seleccionado. En muchos casos se puede imitar la opción Colocar en cara especificando un plano y utilizando cotas para restringir el conector a la ubicación deseada. Sin embargo, este método con frecuencia requiere más parámetros y restricciones para usarlo con eficacia.

Orientación de los conectores

Las uniones de conductos y piezas de tubería presuponen que el origen del ejemplar de la familia es la intersección de los conectores. En la mayoría de los casos de instalaciones, existe un punto en la instalación donde chocarán todos los conectores (si se alargan hasta la instalación). Las instalaciones presuponen que la colisión se ubicará en la intersección original de los planos de trabajo Centro (Frontal/Posterior), Centro (Izquierda/Derecha) y Nivel de referencia. Por este motivo, se recomienda fijar la posición de estos planos de referencia antes de comenzar a construir la familia.

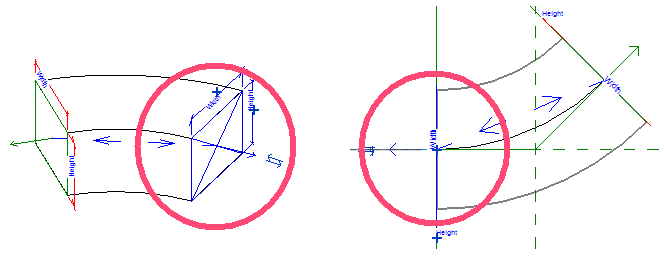

Al colocar conectores de instalaciones, el conector principal debe situarse en la cara que esté en el eje X. Aparecerá el cursor en cruz para indicar que éste es el conector principal. Puede comprobarlo mediante una vista de plano de planta de la cara. Si el conector principal no estuviese situado adecuadamente en relación con los demás conectores, o si todos los conectores no se rotan y se vinculan de manera apropiada, podría obtenerse como resultado un comportamiento inesperado.

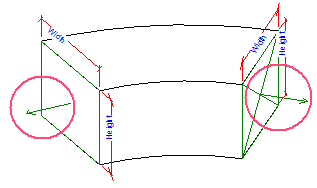

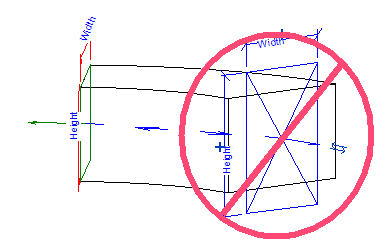

La rotación de los conectores es una parte crucial en el proceso de colocación de los mismos. La orientación de los conectores determina la orientación correcta de los objetos que se insertan automáticamente en la pieza. Aunque esto no es tan importante para los conectores redondos, sí es esencial en el caso de los conectores rectangulares, tales como las uniones de conductos rectangulares. En este último caso, el conector rectangular debe orientarse de manera que su anchura quede asignada a la cara que está situada en los ejes X e Y. La altura no está en estos ejes. Si los conectores rectangulares no rotan adecuadamente, la unión de conducto rectangular se insertará de manera incorrecta y producirá un resultado inesperado. Probablemente le resulte más sencillo rotar los conectores en una vista 3D, en la cual la geometría de la pieza se visualiza con facilidad.

Las flechas de los conectores indican la dirección de un conducto o una tubería (extrusión) mientras se está creando con el fin de completar una conexión. No indican la dirección de flujo. En la mayoría de los casos, una flecha de un conector apuntará hacia el exterior del objeto al que esté asociado dicho conector. De otra forma, al crear el conducto o la tubería atravesarán la geometría del objeto al crearse, en lugar de dirigirse hacia el exterior de la misma. Puede modificar la dirección de la flecha de un conector si selecciona el conector y hace clic en las flechas de inversión.
