- Haga clic en la ficha Estructura
grupo Cimentaciónmenú desplegable Losa
Cimentación estructural: losa. - En la paleta Propiedades, haga clic en Editar tipo.
- En el cuadro de diálogo Propiedades de tipo, especifique el tipo de forjado estructural y haga clic en Aceptar.
- Haga clic en la ficha Modificar | Crear contorno de suelogrupo DibujarLínea de contorno y haga clic en
(Seleccionar muros) para seleccionar los muros en el modelo. - En la barra de opciones, haga clic en Extender en muro si desea que el desfase se mida desde el núcleo del muro.
- En la barra de opciones, especifique un desfase para los bordes de losa, en el cuadro de texto Desfase. Nota: Puede crear un boceto de losa de cimentación, en lugar de seleccionar muros. Utilice las herramientas de boceto disponibles en la ficha Modificar | Crear contorno de suelogrupo Dibujar para trazar el contorno de la losa de cimentación. El boceto debe formar un bucle cerrado o una condición de contorno. Consulte Dibujo de bocetos.
- Haga clic en la ficha Modificar | Crear contorno de suelogrupo ModoFinalizar modo de edición.
- Haga clic en la cimentación y seleccione el tipo de familia de cimentación correcto en la lista desplegable Familia. Nota: Las losas de cimentación se añaden debajo del nivel donde se dibujan. Por consiguiente, si añade una losa de cimentación en Nivel 1, se añadirá debajo de Nivel 1 y no estará visible en la vista de plano del nivel 1. Para ver la losa de cimentación en una visa de plano, cree un nivel debajo de Nivel 1; por ejemplo Nivel de cimentación. Al crear un nivel debajo del nivel 1, también podrá ver la losa de cimentación como subyacente (mostrada como tramado) en el nivel 1.

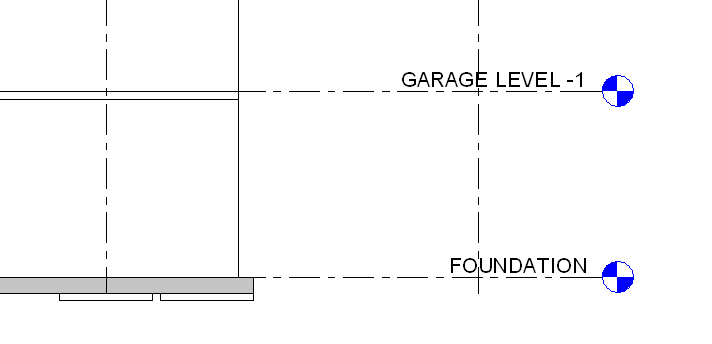

Losa de cimentación por debajo de nivel de cimentación
