Numeración de huellas y contrahuellas

Active la visualización de números para cada huella o contrahuella del tramo.

Para añadir números de huella o contrahuella

    Para escaleras basadas en componentes, es posible visualizar los números de huella/contrahuella de los tramos en una vista de plano, de alzado o en sección. Como sucede con todas las anotaciones, estos números son solo visibles en la vista en que se han colocado.
    Nota: No es posible añadir anotaciones de huella/contrahuella en una escalera basada en boceto.
  1. Haga clic en la ficha Anotargrupo Etiqueta(Número de huellas).
  2. En una vista de plano, sitúe el cursor para resaltar la ubicación en el tramo en que desea colocar los números:
    • Izquierdo
    • Cuarto izquierdo
    • Centro
    • Cuarto derecho
    • Derecho
  3. Haga clic para colocar los números de huella/contrahuella. (Por defecto, las contrahuellas se numeran).
    Nota: En una vista de alzado o en sección, los números de huella/contrahuella solo pueden utilizar el camino de escalera como referencia de colocación.
  4. Repita el paso anterior para añadir números de huella/contrahuella a todos los tramos de la escalera, si lo desea. Los números de huella/contrahuella son secuenciales para todos los tramos de la escalera.
  5. En el grupo Seleccionar, haga clic en Modificar para finalizar el comando.

Para modificar la anotación de una huella/contrahuella

  1. Seleccione la anotación de huella/contrahuella (puede utilizar el tabulador para efectuar el resaltado si es necesario).
  2. En la barra Opciones, cambie el valor de Número de inicio si es necesario.

    La secuencia de los números de huella/contrahuella cambia automáticamente de acuerdo con el nuevo valor y se actualizan todas las anotaciones de la escalera.

  3. En la paleta Propiedades, modifique las propiedades de ejemplar.

    Las opciones permiten anotar las huellas o las contrahuellas para elegir la orientación de la etiqueta, y cambiar la referencia utilizada al colocar la anotación.

  4. Para suprimir la anotación de huella/contrahuella seleccionada, utilice Suprimir.

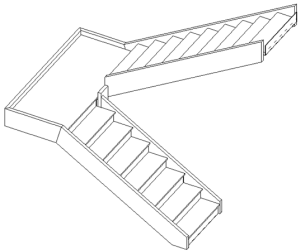

  5. Tramos que empiezan y terminan con una contrahuella

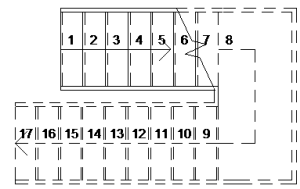

    • Las contrahuellas se numeran:

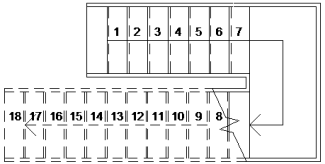

    • Las huellas se numeran:
    • Nota: Recuerde que cuando se numeran las huellas en un tramo que termina con una contrahuella, el número de la última huella corresponde al descansillo (número 8 en la ilustración anterior):

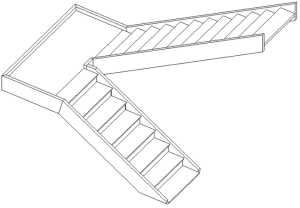

    Tramos que empiezan y terminan con una huella

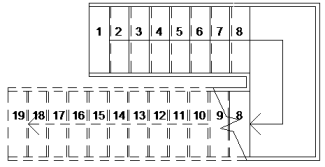

    • Las contrahuellas se numeran:

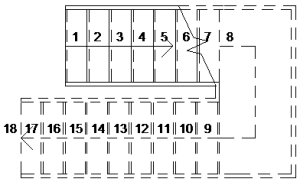

    • Las huellas se numeran:
