Control de espacios de líneas de referencia para cotas permanentes

Si selecciona una cota lineal, puede controlar la distancia entre el elemento al que hace referencia y el punto de referencia de la cota.

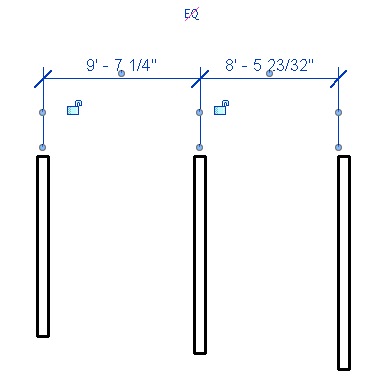

  1. Cree una cota lineal entre dos o más elementos (por ejemplo, entre dos muros).
  2. Seleccione una línea de cota.

    Aparecen pinzamientos de color azul en las líneas de referencia.

  3. Sitúe el cursor sobre uno de los pinzamientos cuadrados azules que aparecen al final de la línea de referencia y arrástrelo para cambiar el tamaño de la separación entre la línea de referencia y el elemento. Si lo desea, seleccione otros pinzamientos para cambiar el tamaño de la separación. Las líneas de cota paralelas fuerzan el cursor a las mismas separaciones.
    Consejo: Conforme desplaza el elemento al que hace referencia la línea de cota, la distancia de la separación se mantiene constante.
